Сервер цілей iSCSI ^{*Тільки у Network RAID}

Огляд

Сервер цілей iSCSI — це вбудований у UFS Explorer інструмент, що забезпечує доступ iSCSI до будь-яких сховищ локального або віддаленого комп’ютера у безпечному режимі лише для читання. Відкрите на кількох комп'ютерах однієї локальної мережі, програмне забезпечення може виступати як сервером, так і ініціатором (initiator), забезпечуючи їх взаємодію та доступність пристроїв зберігання даних, розташованих на стороні «хоста», для «клієнта».

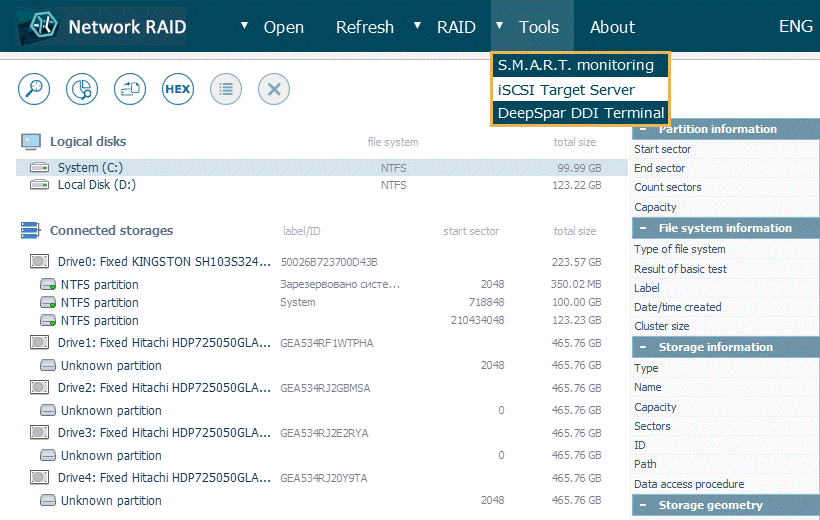

Інструмент можна відкрити, натиснувши на опцію «Сервер цілей iSCSI» у вкладці «Інструменти» головного меню програми.

До того ж, він запускається автоматично, коли сховище або розділ, відкритий на панелі навігації по сховищам, налаштований як ціль iSCSI за допомогою відповідної опції в контекстному меню сховища.

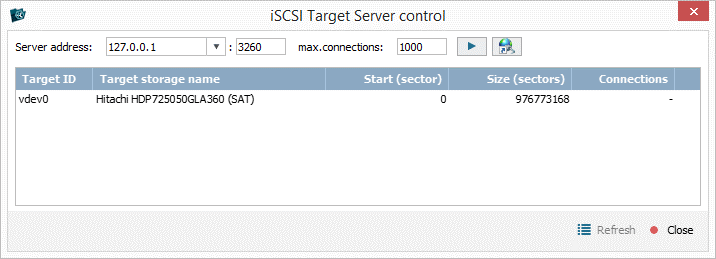

У вікні, що відкриється, ви побачите область основного вмісту (1) в центрі. А також головну панель інструментів (2) вгорі і декілька кнопок (3) внизу.

1. Область основного вмісту

   Область основного вмісту має вигляд списку доступних цільових сховищ iSCSI з їх ідентифікаторами, назвами, початковими секторами та загальними розмірами. У останньому стовпці вказується кількість ініціаторів (клієнтів), які наразі підключені до вказаного цільового iSCSI.

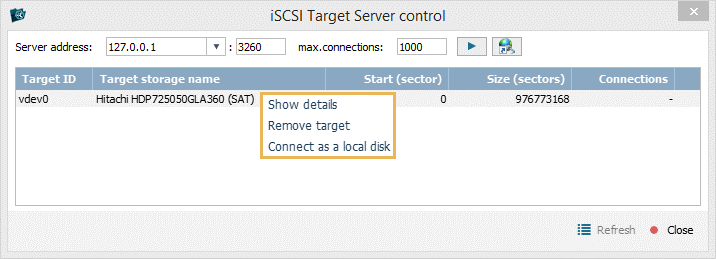

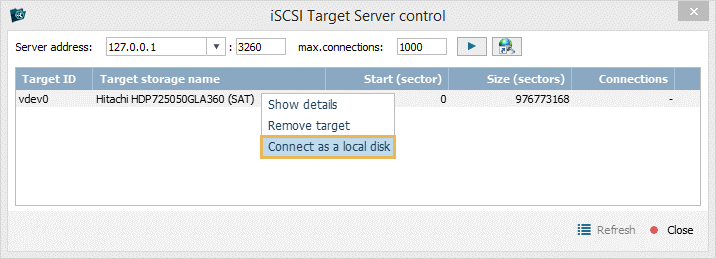

   Контекстне меню для кожного об'єкта у списку викликається правою кнопкою миші та включає наступні опції:

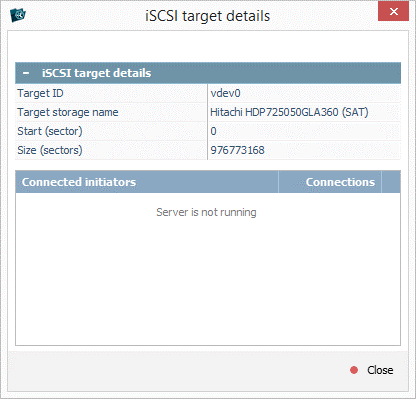

   Показати деталі – дозволяє відкрити вищезазначену інформацію про вибраний цільовий iSCSI в окремому вікні разом з IQN (кваліфіковані імена iSCSI) підключених до неї ініціаторів;



   Видалити ціль – потрібна для видалення зі списку вибраного цільового iSCSI;

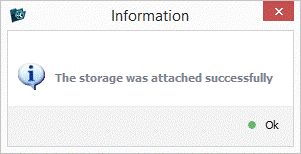

   Підключити як локальний диск – дозволяє змонтувати вибране цільове сховище iSCSI безпосередньо в операційній системі Windows, не відкриваючи діалогове вікно Windows iSCSI Initiator.

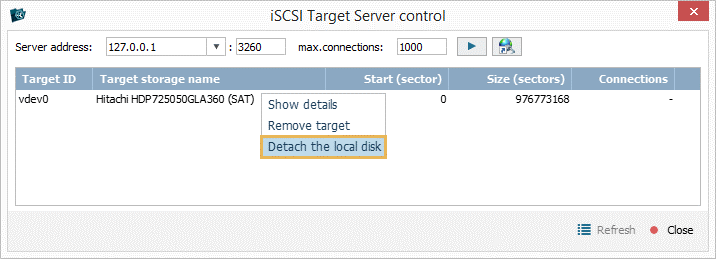

   Від’єднати локальний диск – від'єднати підключене цільове сховище iSCSI в операційній системі Windows.





2. Головна панель інструментів

   Головна панель інструментів вікна Сервера цілей iSCSI включає низку засобів, що дозволяють керувати запуском сервера, який використовуватиметься для надання ініціаторам спільного доступу до цільових сховищ iSCSI:

   Адреса сервера

   Цей параметр дозволяє вибрати потрібну IP-адресу для сервера цілей, якщо на одному комп’ютері є декілька мережевих карт, або скористатись адресою локального хоста (127.0.0.1) для запуску лише на поточному ПК. Ви також маєте змогу змінити стандартний порт iSCSI (3260).

   Макс. з'єднань

   Цей параметр визначає максимальну можливу кількість разів підключення ініціатора до даного сервера цілей.

   Запустити/зупинити Сервер цілей iSCSI

   Ця кнопка запускає сервер цілей або вимикає його, якщо він уже запущений.

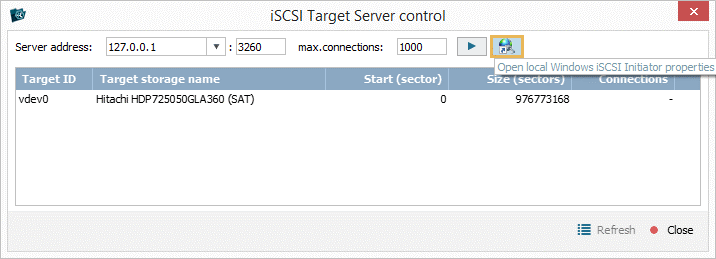

   Відкрити властивості ініціатора iSCSI

   Ця кнопка дозволяє запустити вбудований в операційну систему компонент iSCSI і використовувати його для підключення замість компонента, вбудованого у UFS Explorer — Microsoft iSCSI Initiator (Windows). Якщо ви працюєте на Linux або macOS, вам потрібно буде запустити ініціатори open-iscsi (Linux) або globalSAN (macOS) вручну.



3. Кнопки

   Оновити

   Ця кнопка дозволяє оновити список доступних цільових сховищ iSCSI.

   Закрити

   Ця кнопка закриває діалогове вікно Сервера цілей iSCSI.

Визначення сховищ як цілей iSCSI

Щоб отримати доступ до дисків через iSCSI-клієнт з іншого віддаленого комп’ютера, вам потрібно налаштувати ці сховища як цілі iSCSI, виконавши наступні дії:

1. Встановіть UFS Explorer Network RAID на комп’ютері, на якому розміщені необхідні диски. Переконайтеся у тому, що версія встановлюваної програми відповідає ОС цього комп'ютера.

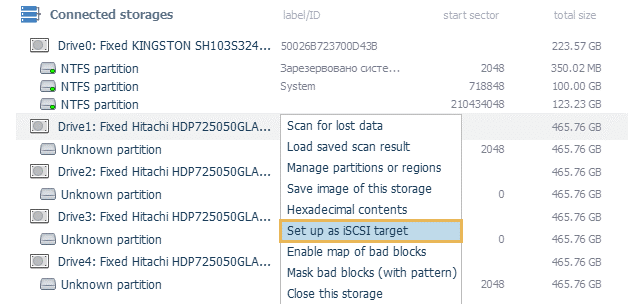

2. Запустіть програмне забезпечення, виберіть перший із необхідних дисків на панелі навігації по сховищам і натисніть на опцію «Встановити як ціль iSCSI» у його контекстному меню.

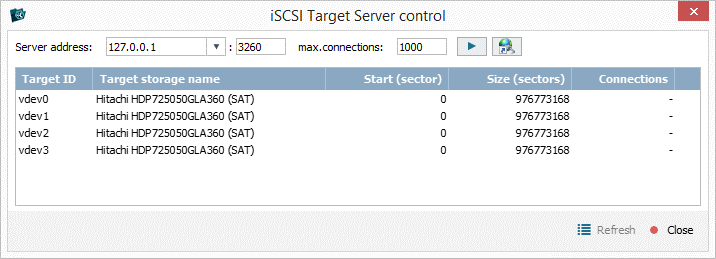

3. Диск з’явиться у списку доступних цільових сховищ iSCSI.



4. Повторіть операцію для кожного з дисків.

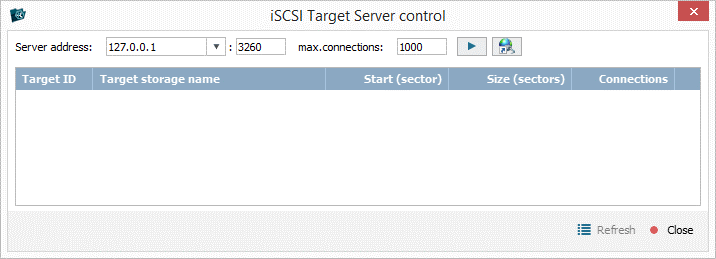

5. Відкрийте Сервер цілей iSCSI, якщо він був закритий, через підпункт «Сервер цілей iSCSI» пункту «Інструменти» у головному меню.

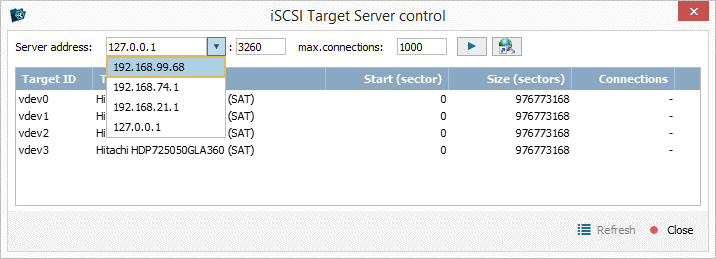

6. Виберіть відповідну IP-адресу сервера зі спадного списку та, якщо потрібно, змініть порт iSCSI за замовчуванням.



7. Натисніть кнопку «Запустити сервер цілей iSCSI», щоб запустити сервер та надати доступ до цілей iSCSI для ініціаторів (клієнтів).



Доступ до визначених цілей iSCSI через вбудований клієнт iSCSI

Налаштувавши обрані пристрої зберігання даних як цілі iSCSI, як вказано у розділі Визначення сховищ як цілей iSCSI, виконайте наступну операцію, щоб відкрити їх на іншому комп’ютері. Такий же підхід можна застосувати й для підключення до зовнішніх цільових сховищ iSCSI, що працюють на серверах, пристроях NAS та інших пристроях.

1. Встановіть та запустіть UFS Explorer Network RAID на комп’ютері - «клієнті».

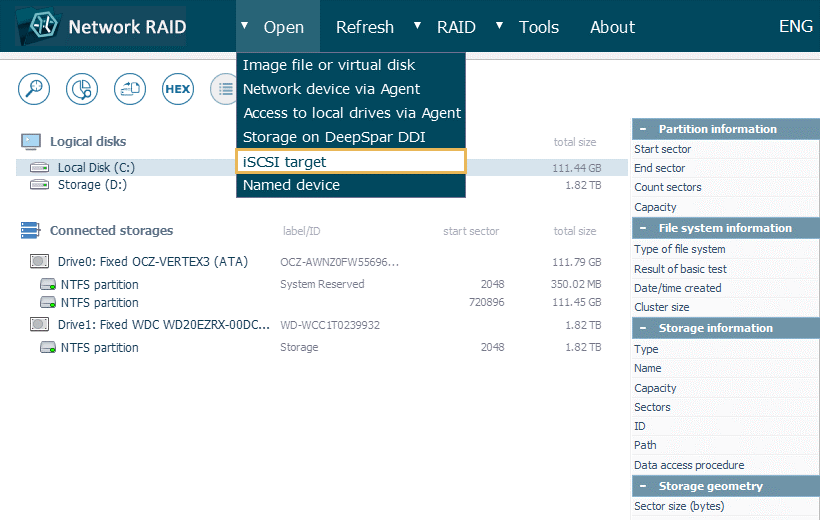

2. Натисніть на опцію «Ціль iSCSI» у вкладці «Відкрити» головного меню, щоб запустити клієнтський компонент iSCSI.

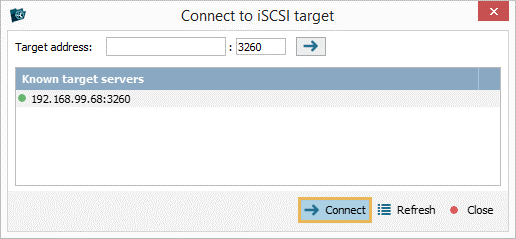

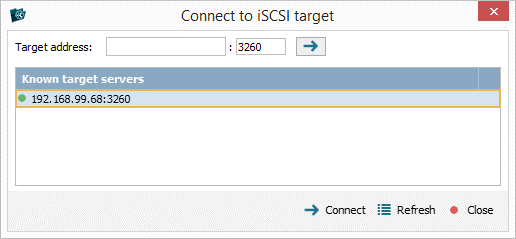

3. У діалоговому вікні, що відкриється, виберіть потрібний сервер цілей (ваш хост) у списку або вкажіть його IP-адресу у полі «Адреса сервера».



4. Натисніть кнопку «Підключитись».

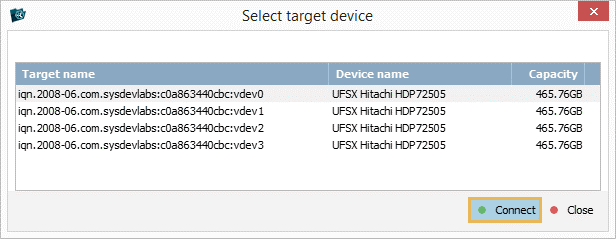

5. Виберіть цільове сховище iSCSI, яке потрібно відкрити, і знову натисніть «Підключитись».

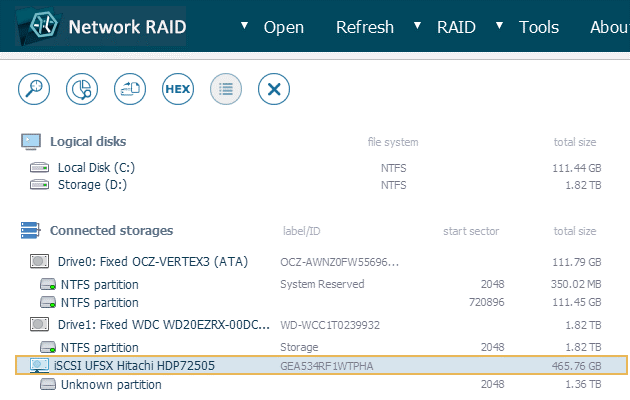

6. Сховище з'явиться на панелі навігації по сховищам, і з ним можна буде працювати в програмі так само, як і з будь-яким локальним цифровим носієм.



7. Якщо вам потрібно змонтувати кілька цілей, повторіть вищезгадані кроки для кожної з них.

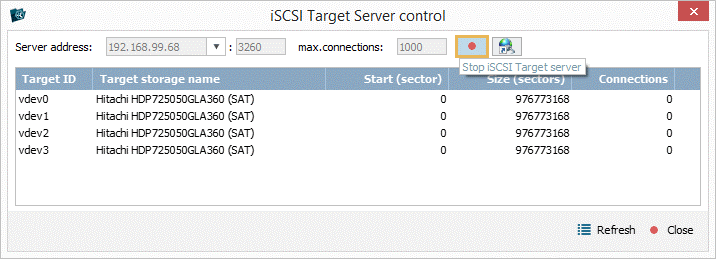

8. Після завершення всіх операцій зі сховищами ви можете переключитися на комп'ютер-«хост» і вимкнути Сервер цілей за допомогою кнопки «Зупинити сервер цілей iSCSI» у вікні вбудованого у програму інструменту iSCSI.
