UFS Explorer RAID Recovery – це програмне забезпечення для відновлення даних, розроблене для однієї з найскладніших категорій випадків втрати даних, а саме для роботи з багатодисковими RAID-масивами та пристроями NAS. У сімействі класичних програм ця знаходиться на щабель вище за UFS Explorer Standard Recovery, оскільки, окрім повного набору можливостей для відновлення інформації з простих сховищ, вона також дає змогу опрацьовувати RAID, автоматично виявляючи такі сховища та пропонуючи інструменти для їх збирання вручну та адаптивної реконструкції.
Це програмне забезпечення підходить як для фахівців з відновлення даних, так і для звичайних користувачів з достатнім рівнем технічних навичок. У випадках, коли пристрій NAS перестав відповідати, контролер RAID вийшов з ладу або одразу кілька дисків масиву більше не працюють належним чином, це програмне забезпечення допоможе реконструювати сховище у віртуальному режимі та повернути дані, які воно містило.
У будь-якій ситуації втрати даних з RAID першочергово треба припинити користуватися ураженим масивом. Якщо окремі диски зі складу масиву працюють нестабільно, слід створити їхні посекторні образи, перш ніж переходити до відновлення. Вбудований інструмент для створення образів також генерує карти пошкоджених секторів дисків, якими потім можна скористатися для виконання адаптивної реконструкції масиву. Це дозволяє програмному забезпеченню відновлювати нечитабельні блоки за допомогою парності масиву, а не залишати прогалини у даних.
Отримавши доступ до всіх складових дисків або їхніх образів, програмне забезпечення автоматично намагається зібрати масив, спираючись на виявлені метадані. Для опрацювання масивів, метадані яких були втрачені, можна скористатися вбудованим інтерактивним RAID-конструктором, який приймає задані вручну параметри, як-от рівень, порядок дисків, розмір страйпу (смуги) та зміщення (offset), щоб потім застосувати їх для побудови віртуального масиву. Зібране у такий спосіб сховище можна просканувати та відновити з нього дані так само, як зі звичайного накопичувача.
Програмне забезпечення підійде для відновлення даних як з RAID, так і зі звичайних сховищ. Нижче наведені сценарії, за яких потрібна саме редакція UFS Explorer RAID, а не Standard.
Це один із найпоширеніших сценаріїв збою NAS. RAID 5 допускає вихід з ладу одного диска, тоді як RAID 6 – до двох дисків одночасно. Програмне забезпечення відбудовує масив з решти дисків та заповнює прогалини у даних за допомогою парності. Якщо ж накопичувач має пошкоджені сектори, але залишається працездатним, можна виконати адаптивну реконструкцію дискового масиву.
Серед підтримуваних програмою NAS варто згадати пристрої від Synology, QNAP, Drobo, Buffalo, Asustor, TerraMaster та багатьох інших виробників. Програмне забезпечення зчитує метадані RAID, записані контролером NAS на кожен диск, та збирає том саме у тому вигляді, у якому він був створений NAS навіть без оригінального обладнання.
Якщо відбулася заміна контролера, дисковий масив був реініціалізований або його метадані були пошкоджені, програмі, найімовірніше, не вдасться автоматично розпізнати та зібрати таке сховище. Конструктор RAID дозволяє користувачу вручну ввести рівень RAID, порядок дисків-складових, розмір страйпу (смуги) та початкове зміщення (offset), а потім збирає віртуальний том відповідно до цих параметрів.
Системи для зберігання даних, створені за допомогою програм, як-от mdadm у Linux, Storage Spaces та NT Dynamic Disks (LDM) у Windows, Software RAID та APFS Fusion Drive від Apple, а також LVM (включно з тонким виділенням*), зазвичай розпізнаються та збираються автоматично, не вимагаючи жодного ручного втручання.
У BeyondRAID від Drobo, Hybrid RAID (SHR) від Synology, Btrfs-RAID та RAID-Z (Z1, Z2, Z3) у ZFS використовуються нестандартні схеми розміщення даних, які програми, налаштовані для роботи зі звичайними RAID, не можуть правильно інтерпретувати. Програмне забезпечення UFS Explorer RAID Recovery, на противагу, оснащене спеціальними інструментами для обробки таких сховищ та підтримує RAID-Z.
Коли кілька дисків зі складу RAID не повністю вийшли з ладу, а лише мають пошкоджені блоки, спочатку треба створити образ кожного такого диска. А отриманими в процесі створення образів картами пошкоджених секторів можна скористатися для адаптивної реконструкції сховища. Дані парності, витягнуті з непошкоджених областей інших дисків масиву, допоможуть заповнити нечитабельні проміжки.
Програмне забезпечення підтримує всі стандартні рівні RAID, а також вкладені типи масивів та пропрієтарні налаштування від окремих виробників. Стандартні рівні, як-от RAID 0 (чергування), RAID 1 (дзеркалювання), RAID 1E, RAID 3, RAID 5 (одинарна парність), RAID 6 (подвійна парність), зазвичай виявляються автоматично. У автоматичному режимі розпізнаються також і вкладені типи, як-от RAID 10, 50, 51, 60, 61 та інші комбінації, включно з масивами, побудованими зі змішаних типів RAID.
Що стосується пропрієтарних RAID, налаштування яких не відповідають типовим шаблонам розподілу даних у RAID, програмне забезпечення дозволяє вручну задати потрібні параметри за допомогою розширених дескрипторів, завдяки чому можна зібрати масиви незвичних конфігурацій, які не розпізнаються автоматично. Крім того, воно підтримує конфігурації RAID-Z у ZFS з чергуванням та всіма рівнями надлишковості, включно з RAID-Z1, RAID-Z2 та RAID-Z3.
Пристрої NAS зберігають метадані застосованої конфігурації RAID безпосередньо на власних дисках. Якщо ці диски підключити до робочої станції та запустити програму для відновлення, остання зчитає ці метадані та автоматично збере їх у том RAID, не вимагаючи ані оригінального корпусу, ані контролера NAS. Це також стане у пригоді, коли пристрій NAS не завантажується або його корпус був фізично пошкоджений.
Проте деякі складніші конфігурації таких пристроїв не розпізнаються автоматично, зокрема, BeyondRAID від Drobo. Для цього типу сховищ програмне забезпечення пропонує спеціальний вбудований Асистент, який допомагає їх зібрати.
та багато інших, завдяки підтримці метаданих mdadm, LVM та апаратного RAID
Стандартна процедура відновлення даних з RAID передбачає, що диски, з яких складається масив, перебувають у робочому стані або повністю вийшли з ладу. Адаптивна реконструкція може бути застосована у більш поширеному у реальному житті сценарії, коли один з дисків масиву зчитується лише частково через розкидані по ньому пошкоджені сектори.
Під час створення образів дисків програмне забезпечення також генерує детальні карти всіх нечитабельних блоків на кожному диску зі складу масиву. А під час складання RAID програмне забезпечення звертається до цих карт, щоб визначити, які області віртуального тому були уражені. У разі RAID з надлишковістю, як-от RAID 5, RAID 6, RAID 1, RAID 10 та їхніх вкладених варіацій, для заповнення втраченого вмісту пошкоджених блоків використовуються дані парності або дзеркальні копії з решти справних накопичувачів. Завдяки цьому обсяг даних, що їх потрібно відновити програмі, звужується до тих, які неможливо відновити за допомогою надлишковості RAID.
Створення образів численних дисків, з яких складається RAID, особливо якщо деякі з них пошкоджені, вимагає більшої гнучкості, ніж може запропонувати стандартна процедура відновлення з одного диска. Вбудований у програму інструмент для створення образів дисків дозволяє налаштувати час очікування читання, розмір блоку, напрямок читання, те, у який спосіб виконуватимуться повторні спроби читання, а також те, як треба поводитися з виявленими пошкодженими блоками окремо для кожного диска. Згенеровані з його допомогою образи та карти пошкоджених секторів можна у подальшому застосувати під час складання RAID.
Операційна система хост та системні вимоги
Підтримка RAID
Автоматичне збирання та технології для зберігання даних
Файлові системи
Список підтримуваних файлових систем ідентичний списку тих, що підтримуються UFS Explorer Standard Recovery: усі файлові системи Windows, macOS, Linux, BSD та Solaris.
→ Повний список файлових систем можна знайти на сторінці UFS Explorer Standard Recovery
Підтримка шифрування
Образи дисків та віртуальні диски
RAID можна зібрати безпосередньо з образів дисків; наявність фізичних дисків не обов'язкова.
Додаткові інструменти для роботи з RAID
Збирання RAID
Обробка пошкоджених секторів
Сканування
Сумісність з інструментами цифрової криміналістики
Редакція Standard програмного забезпечення для відновлення даних призначена для роботи з одним накопичувачем. Вона працює шляхом зчитування файлової системи та пошуку втрачених даних на цьому пристрої. Однак цей підхід не може бути застосований, коли дані розподілені між кількома дисками, які мають бути об'єднані та інтерпретовані як єдина система. У масиві блоки даних, а іноді й інформація про парність, розподіляються між усіма дисками, що входять до його складу, відповідно до шаблону розподілу застосованого рівня RAID. Жоден окремий диск не містить повної копії даних, а файлова система існує лише на віртуальному рівні зібраного тома.
Редакція UFS Explorer RAID Recovery здатна подолати цю перешкоду, спочатку збираючи віртуальний том з дисків зі складу масиву, а потім застосовуючи стандартні методи відновлення даних до складеного сховища. Саме цей двоетапний підхід, за якого відновленню файлової системи передує складання масиву, відрізняє цю редакцію від UFS Explorer Standard Recovery.
Апаратні RAID-контролери можуть зберігати метадані конфігурації масивів просто на дисках останніх у різних власних форматах. Програмне забезпечення розпізнає метадані DDF1, які використовуються контролерами LSI, Dell та Intel, а також формати Silicon Image, JMicron, 3ware та Intel Matrix RAID. Що стосується програмного RAID, воно підтримує масиви mdadm під Linux, які зазвичай зустрічаються у пристроях від Synology та інших NAS на базі Linux, а також NT LDM та Storage Spaces від Windows, Software RAID та Fusion Drive на базі APFS від Apple і LVM, зокрема конфігурації з тонким виділенням*.
Крім того, програмне забезпечення може збирати томи ZFS, зокрема RAID-Z, RAID-Z2 та RAID-Z3. А у разі пристроїв Drobo з BeyondRAID, які застосовують власний підхід до розподілу блоків даних, що не відповідає шаблону жодного стандартного рівня RAID, вбудований у програму спеціалізований Асистент помітно спростить збирання такого дискового масиву.
Коли пристрій NAS виходить з ладу через дефект плати контролера, несправність блоку живлення, пошкодження прошивки чи збій одного чи кількох дисків, в першу чергу треба негайно його вимкнути. Потім диски слід витягнути з корпусу NAS та не повертати їх до нього, допоки всі потрібні дані не будуть відновлені. Усі диски по черзі потрібно підключити до робочої станції, яку ви плануєте використовувати для відновлення даних, щоб оцінити їхні стани, перш ніж вживати будь-яких заходів з відновлення.
З дисків, що видають помилки читання, дивні звуки або S.M.A.R.T.-попередження, слід створити образи. Після створення образів програмне забезпечення завантажить їх разом зі справними вихідними дисками та спробує автоматично зібрати RAID. У більшості випадків, зокрема, коли йдеться про найпопулярніші NAS-пристрої, програма здатна зібрати придатний для подальшої обробки віртуальний том буквально за кілька секунд після виявлення всіх компонентів.

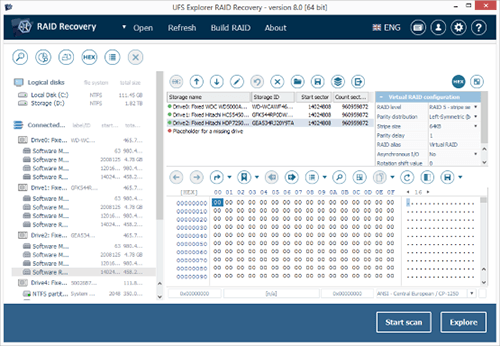

Якщо зібрати масив автоматично не вдається, Конструктор RAID пропонує альтернативу: зрозумілий інтерфейс, у якому користувач може вказати такі параметри, як рівень RAID, порядок дисків у ньому, розмір смуги (зазвичай 64 КБ або 128 КБ у більшості систем NAS) та зміщення даних. Потім на основі цих параметрів програмне забезпечення побудує віртуальний RAID, який можна буде переглянути, щоб перевірити цілісність даних у ньому, перед тим як перейти до його повного сканування.
Редакція UFS Explorer Standard Recovery призначена для роботи зі звичайними носіями даних. Вона здатна опрацьовувати один накопичувач або один образ диска за раз. Ця програма також може автоматично збирати прості складені томи, як-от LVM, LDM або Apple RAID, за умови наявності потрібних метаданих. Однак вона не надає жодних інструментів для складання RAID вручну, не розпізнає метадані NAS та не дає змоги виконати адаптивну реконструкцію дискового масиву за допомогою карт пошкоджених секторів.
UFS Explorer RAID Recovery є ідеальним рішенням у випадках, у яких задіяні багатодискові системи для зберігання даних або у ситуаціях, коли для вирішення проблеми втрати інформації інструментів для відновлення даних з одного диска за раз буде замало. Ключові відмінності між цими двома редакціями наведені нижче:
Якщо ваші дані зберігаються на одному диску, USB-флешнакопичувачі, SD-карті або у одному образі диска чи на одному диску віртуальної машини, ви можете скористатися UFS Explorer Standard Recovery як більш доступним за ціною програмним рішенням. Якщо ви маєте справу з NAS, сховищем на базі RAID або багатодисковим томом, вам потрібна програма UFS Explorer RAID Recovery.
Щоб відновити дані з RAID за допомогою цього програмного забезпечення, зазвичай слід виконати наступні кроки:
UFS Explorer RAID Recovery стане у пригоді у переважній більшості випадків втрати даних з NAS та RAID. Однак деякі складніші сценарії можуть вимагати додаткових інструментів. Наприклад, коли диски підключені одразу до кількох машин, об'єднаних у локальну мережу або не можуть бути підключені безпосередньо до однієї робочої станції для відновлення, UFS Explorer Network RAID розширює наявний у UFS Explorer RAID Recovery набір функціями цілі та ініціатора iSCSI, що дозволяє виконувати відновлення даних через локальну мережу. Для випадків, що вимагають більш професійного підходу, або у разі втрати даних з корпоративних систем для зберігання, сімейство продуктів Professional надає додаткові інструменти рівня цифрової криміналістики та пропонує сумісність з ширшим набором платформ для зберігання даних.
* Базова підтримка томів LVM з тонким виділенням пропонується лише для Linux-конфігурацій через інструмент Знайти LVM.
