UFS Explorer RAID Recovery es un programa de recuperación de datos diseñado para uno de los tipos más difíciles de casos de pérdida de datos, en concreto, para aquellos que tienen que ver con las matrices RAID de múltiples discos y los dispositivos NAS. En la familia de productos clásicos, este programa está por encima de UFS Explorer Standard Recovery, ya que además de permitir recuperar datos de dispositivos de almacenamiento simples comunes, también cuenta con una función de detección automática de matrices, herramientas de reconstrucción adaptativa de datos de ellas y el Constructor de RAID para su ensamblaje manual.
El software es adecuado tanto para especialistas en recuperación de datos como para usuarios regulares con conocimientos técnicos. Cuando un dispositivo NAS deja de responder, falla el controlador de RAID o varias unidades de una matriz entran en modo de funcionalidad limitada, este software ayuda a ensamblar el almacenamiento en modo virtual y recuperar los datos que contiene.
En cualquier caso de pérdida de datos de un conjunto RAID, lo primero que se debe hacer es dejar de usar la matriz afectada. Si alguna de las unidades funciona de manera inestable, se recomienda crear una imagen de disco sector por sector de ella antes de continuar. El generador de imágenes de disco integrado también crea un mapa de sectores defectuosos que luego puede utilizarse para realizar una reconstrucción adaptativa de datos. Esto permite que el software reconstruya los bloques ilegibles utilizando la paridad en lugar de dejar huecos en los datos recuperados.
Una vez que todas las unidades del conjunto o sus imágenes estén disponibles, el software intentará ensamblar la matriz automáticamente utilizando los metadatos detectados. Y si se perdieron los metadatos de la matriz, el usuario puede especificar los parámetros, como el nivel, el orden de las unidades, el tamaño de la banda (stripe) y el desplazamiento (offset) inicial en el Constructor de RAID interactivo para que cree una matriz virtual basándose en esos datos. El volumen ensamblado se vuelve accesible y se puede recuperar datos de él como si fuera un disco normal.
El software está diseñado para abordar los casos de pérdida de datos tanto de RAID como de medios de almacenamiento simples populares. A continuación se enumeran los escenarios en los que se debe usar UFS Explorer RAID Recovery en lugar de la edición Standard del software.
Este es uno de los fallos más comunes en los NAS. RAID 5 tolera el fallo de un solo disco, mientras que RAID 6 – de hasta dos discos a la vez. El software ensambla la matriz a partir de los discos constituyentes restantes y recupera los datos mediante la paridad. Si un disco sólo tiene sectores defectuosos, pero no ha fallado por completo, la reconstrucción adaptativa puede ayudar a restaurar datos de sus bloques dañados.
Entre los dispositivos compatibles se encuentran los productos de Synology, QNAP, Drobo, Buffalo, Asustor, Terramaster y muchos otros fabricantes. El software lee los metadatos de RAID escritos por el controlador del NAS en cada disco del conjunto y reensambla el volumen exactamente como lo creó originalmente el NAS, incluso sin el hardware del NAS correspondiente.

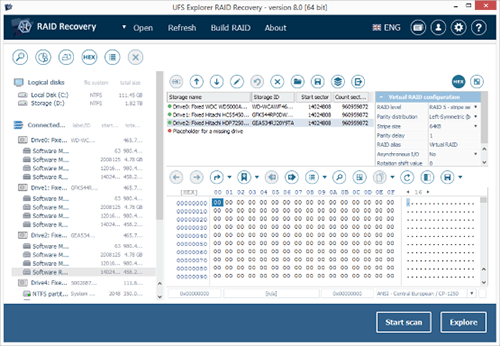

Cuando se ha reemplazado el controlador, se ha reinicializado la matriz o los metadatos de la última están dañados, es posible que la detección automática no se pueda realizar. El Constructor de RAID permite especificar manualmente el nivel de RAID, el orden de las unidades de la matriz, el tamaño de la banda (stripe) y el desplazamiento (offset) inicial, y luego utiliza estos parámetros para ensamblar un volumen virtual.
Los sistemas de almacenamiento de datos creados con el software, como mdadm de Linux, Windows Storage Spaces y NT Dynamic Disks (LDM), Software RAID de Apple y APFS Fusion Drive, así como LVM (incluido con aprovisionamiento fino*), se detectan y se ensamblan automáticamente y no se requiere ninguna configuración manual.
BeyondRAID de Drobo, Hybrid RAID (SHR) de Synology, Btrfs-RAID y RAID-Z de ZFS (Z1, Z2, Z3) tienen diseños no estándar que las herramientas tradicionales de lectura de RAID generalmente no pueden interpretar correctamente. UFS Explorer RAID Recovery, a su vez, reconoce todas estas configuraciones.
Cuando varias unidades de un conjunto RAID no han fallado por completo, sino que tienen sectores defectuosos, primero se debe crear una imagen de cada una de ellas. Los mapas de sectores defectuosos que también se generan durante la creación de imágenes se pueden utilizar para realizar una reconstrucción adaptativa de la matriz. Los datos de paridad obtenidos de las regiones sanas de otros discos de la matriz ayudan a recuperar los datos de los bloques ilegibles.
El software es compatible con todos los tipos de RAID estándar, así como con las matrices anidadas y las de configuraciones patentadas del fabricante. Los niveles estándar, como RAID 0 (división en bandas o striping), RAID 1 (espejo o mirroring), RAID 1E, RAID 3, RAID 5 (paridad simple) y RAID 6 (doble paridad) se detectan automáticamente en la mayoría de los casos. El programa también es compatible con las configuraciones anidadas, a saber: RAID 10, 50, 51, 60, 61 y otras.
Para procesar las matrices de configuraciones personalizadas distintas de los patrones típicos de RAID, el software permite especificar sus parámetros manualmente, lo que posibilita la reconstrucción de las configuraciones inusuales que no suelen identificarse automáticamente. El programa también es compatible con las configuraciones de RAID-Z de ZFS con todos los niveles de redundancia, en concreto, con RAID-Z1, RAID-Z2 y RAID-Z3.
En los dispositivos NAS, los metadatos del nivel de RAID empleado se almacenan directamente en las unidades constituyentes. Cuando estas unidades se conectan a una estación de trabajo con el programa de recuperación instalado, el último lee los metadatos y ensambla automáticamente el volumen de RAID sin que se requieran la carcasa ni el controlador del NAS originales. Esto también será de ayuda cuando el dispositivo NAS no arranca o su carcasa está físicamente dañada.
Algunas configuraciones más complejas, en concreto, BeyondRAID de Drobo, no se detectan automáticamente. No obstante, el software está provisto de un Asistente especializado que ayuda a ensamblar dicho tipo de matriz de discos.
y muchos otros mediante los metadatos genéricos de mdadm, LVM y RAID de hardware.
La recuperación estándar de RAID se realiza cuando las unidades de la matriz están completamente operativas o totalmente inaccesibles. La reconstrucción adaptativa, a su vez, se realiza en un escenario más común de la vida real, cuando una unidad constituyente se lee parcialmente debido a sectores defectuosos dispersos por toda ella.
Al crear una imagen del disco, el software también genera un mapa detallado de todos los bloques ilegibles que se encuentran en él. Y al ensamblar una matriz RAID, el software consulta estos mapas para identificar qué regiones del volumen virtual están afectadas. En caso de RAID con redundancia, como RAID 5, RAID 6, RAID 1, RAID 10 y sus variantes anidadas, se utilizan los datos de paridad o las copias espejo disponibles en las regiones en buen estado para reconstruir el contenido de los bloques dañados. Como resultado, solo se necesita recuperar los datos que no pueden recuperarse mediante la redundancia de RAID.
La creación de imágenes de varias unidades constituyentes de una matriz RAID, especialmente cuando algunas de ellas están a punto de fallar, requiere una mayor flexibilidad que el proceso estándar de generación de imagen de una sola unidad. El generador de imágenes de disco del software permite configurar el tiempo de espera de lectura, el tamaño del bloque a leer, la dirección de lectura, los intentos de relectura y la manera de procesar bloques defectuosos para cada unidad por separado. También permite ejecutar varias tareas de creación de imágenes de disco en paralelo.
En los escenarios de recuperación en los que se involucra DeepSpar Disk Imager (DDI), el software se integra directamente con dicho dispositivo. Las tareas de creación de imágenes se gestionan de forma asíncrona, y las imágenes resultantes y los mapas de sectores defectuosos se utilizan para ensamblar las matrices.
Sistema operativo host y requisitos del sistema
Compatibilidad con RAID
Tecnologías de almacenamiento de datos
Sistemas de archivos
La compatibilidad es idéntica a la de UFS Explorer Standard Recovery: es compatible con todos los sistemas de archivos de Windows, macOS, Linux, BSD y Solaris.
→ Consulte todos los sistemas de archivos compatibles en la página de UFS Explorer Standard Recovery
Compatibilidad con el cifrado
Imágenes de disco y discos virtuales
RAID puede ensamblarse directamente a partir de imágenes de disco; no se requieren unidades físicas.
Herramientas adicionales en la edición RAID Recovery
Ensamblaje de RAID
Procesamiento de sectores dañados
Escaneo (funciones idénticas a las de standard recovery)
Compatibilidad con herramientas de informática forense
La edición Standard del software está diseñada para ayudarle a recuperar datos de los dispositivos de almacenamiento más comunes. Lee el sistema de archivos y busca datos perdidos en un único disco. Sin embargo, este enfoque no es aplicable cuando los datos están distribuidos entre varias unidades que deben combinarse e interpretarse como un único sistema. Una matriz distribuye bloques de datos y, a veces, información de paridad entre sus unidades constituyentes según el patrón definido por el tipo de RAID empleado. Ninguna unidad individual de la matriz contiene una copia de todos los datos, y el sistema de archivos existe únicamente en la capa virtual del volumen ensamblado.
UFS Explorer RAID Recovery soluciona este problema al ensamblar primero el volumen virtual a partir de las unidades originales y luego aplicar técnicas de recuperación estándar al almacenamiento resultante. Este enfoque de dos etapas (el ensamblaje de la matriz seguido de la recuperación del sistema de archivos) es lo que distingue a esta edición de UFS Explorer Standard Recovery.
Los controladores de RAID pueden guardar los metadatos de la configuración de la matriz en sus unidades constituyentes en diferentes formatos propietarios. El software reconoce los metadatos DDF1 utilizados por los controladores de LSI, Dell e Intel, así como los formatos de Silicon Image, JMicron, 3ware e Intel Matrix RAID. En cuanto a los conjuntos RAID creados con la ayuda del software, el programa reconoce mdadm de Linux que suele utilizarse en los dispositivos de Synology y otros sistemas de NAS basados en Linux, así como NT LDM y Storage Spaces de Windows, Software RAID y Fusion Drive en APFS de Apple, y LVM, incluyendo las configuraciones con aprovisionamiento fino*.
En caso de ZFS, el software puede ensamblar y leer los volúmenes de RAID-Z, RAID-Z2 y RAID-Z3. Y los dispositivos de Drobo en los que se utiliza BeyondRAID con un método de asignación de bloques propietario que no sigue ningún patrón estándar de RAID pueden ensamblarse y abrirse con la ayuda del Asistente dedicado integrado en el software.
Cuando un dispositivo NAS falla, ya sea por un defecto en la placa controladora, un mal funcionamiento de la fuente de alimentación, una corrupción del firmware o un fallo de uno o más discos duros, lo primero que se debe hacer es apagarlo. A continuación, hay que extraer todos los discos y no volver a insertarlos en la carcasa de NAS. Cada disco debe conectarse por separado a una estación de trabajo para evaluar su estado antes de tomar cualquier medida de recuperación.
Si un disco presenta errores de lectura, emite sonidos inusuales o muestra advertencias S.M.A.R.T., hay que crear una imagen de dicho disco antes de procesarlo de cualquier otra manera. El software utiliza estas imágenes junto con los discos originales en buen estado para intentar realizar el ensamblaje automático de la matriz. Y en la mayoría de los casos, los dispositivos NAS más populares se ensamblan en pocos segundos una vez conectados todos sus componentes.
Si el ensamblaje automático no puede realizarse, el Constructor de RAID ofrece una alternativa: una interfaz clara en la que el usuario puede especificar los parámetros como el nivel de RAID, el orden de los discos miembros, el tamaño de la banda (64 KB o 128 KB en la mayoría de los sistemas NAS) y el desplazamiento (offset) de datos. A continuación, el software utiliza los parámetros ingresados para crear un RAID virtual al que se puede acceder y comprobar la coherencia de sus componentes antes de iniciar un escaneo completo.
UFS Explorer Standard Recovery está diseñado para recuperar archivos de medios de almacenamiento básicos populares. Recupera datos de una unidad o una imagen de disco a la vez. Además, detecta automáticamente ciertos volúmenes compuestos simples, como LVM, LDM o Apple RAID, cuando sus metadatos están intactos. Sin embargo, no proporciona herramientas para el ensamblaje manual de RAID, no reconoce los metadatos de los dispositivos NAS ni permite realizar una reconstrucción adaptativa de la matriz utilizando los mapas de sectores defectuosos.
UFS Explorer Recuperación RAID es ideal para abordar casos de pérdida de datos de sistemas de almacenamiento compuestos por múltiples unidades. Las principales diferencias entre las dos ediciones del software se enumeran a continuación:
Si sus datos se almacenan en una unidad HDD o SSD externa o interna, una memoria USB, una tarjeta SD, una imagen de disco o un disco de máquina virtual, vale la pena optar por UFS Explorer Standard Recovery porque es una opción más económica. Pero cuando se trata de un NAS, un conjunto RAID o un volumen multidisco creado con software, se requiere UFS Explorer RAID Recovery.
El proceso estándar de recuperación de datos de una matriz RAID con este software generalmente incluye estos pasos:
UFS Explorer RAID Recovery cubre la gran mayoría de los casos de recuperación de datos de NAS y RAID. Sin embargo, algunos escenarios avanzados pueden requerir herramientas adicionales. Por ejemplo, cuando las unidades de una matriz están conectadas a varias máquinas de una red local (LAN) o no se pueden conectar directamente a la estación de trabajo que se utiliza para la recuperación, se recomienda UFS Explorer Network RAID, que, además de las herramientas idénticas a las presentes en UFS Explorer RAID Recovery, ofrece las funciones de destino e iniciador iSCSI, lo que permite recuperar datos a través de LAN. Y para abordar los casos más desafiantes, se recomiendan los programas profesionales que están provistos de herramientas de análisis forense adicionales y son compatibles con un mayor número de tecnologías de almacenamiento de datos.
* La compatibilidad básica con los volúmenes LVM con aprovisionamiento fino se proporciona únicamente para las configuraciones de Linux a través de la herramienta Encontrar LVM.
