UFS Explorer RAID Recovery

Welche Datenverlustszenarien kann UFS Explorer RAID Recovery lösen?

Die Software deckt sowohl RAID-spezifische als auch gängige Wiederherstellungsfälle auf einzelnen Laufwerken ab. Die folgenden Szenarien zeigen, wann UFS Explorer RAID Recovery anstelle von UFS Explorer Standard Recovery erforderlich ist.

Fehlerhaftes RAID 5- oder RAID 6-Array

Dies ist eines der häufigsten NAS-Ausfallszenarien. RAID 5 toleriert den Ausfall einer einzelnen Festplatte, RAID 6 sogar zwei gleichzeitige Ausfälle. Die Software rekonstruiert das Array aus den verbleibenden Datenträgern und stellt die Daten mithilfe der Parität wieder her. Enthält die ausgefallene Festplatte defekte Sektoren, ist aber nicht vollständig funktionsunfähig, kann die adaptive Rekonstruktion dazu beitragen, die beschädigten Blöcke wiederherzustellen.

Datenwiederherstellung von NAS-Geräten

Unterstützte Geräte umfassen unter anderem Synology, QNAP, Drobo, Buffalo, Asustor und TerraMaster. Die Software liest die vom NAS-Controller auf die einzelnen Laufwerke geschriebenen RAID-Metadaten und rekonstruiert das Volume exakt so, wie es das NAS ursprünglich bereitgestellt hat – selbst ohne die NAS-Hardware.

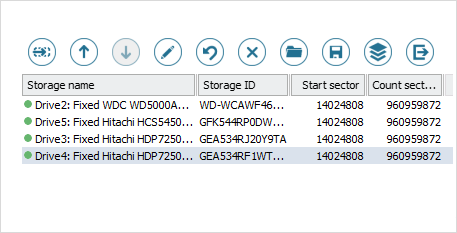

RAID mit fehlenden oder beschädigten Metadaten

Wenn ein Controller ausgetauscht, das Array neu initialisiert oder Metadaten beschädigt wurden, funktioniert die automatische Erkennung möglicherweise nicht. Mit dem RAID-Konstruktor können Sie RAID-Level, Reihenfolge der Mitgliedslaufwerke, Stripe-Größe und Start-Offset manuell festlegen. Anschließend wird basierend auf diesen Parametern ein virtuelles Volume erstellt.

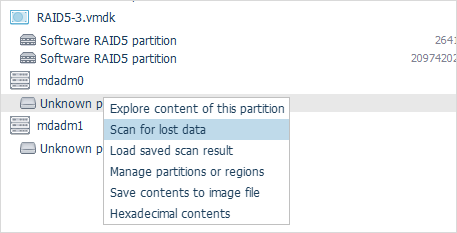

Software-RAID (mdadm, Storage Spaces, LVM)

Softwaredefinierte Speichersysteme wie Linux mdadm, Windows Storage Spaces, NT Dynamic Disks (LDM), Apple Software RAID, APFS-basiertes Fusion Drive sowie LVM (einschließlich Thin Provisioning*) werden in der Regel automatisch erkannt und zusammengestellt, ohne dass eine manuelle Konfiguration erforderlich ist.

Proprietäre RAID-Konfigurationen

Drobo BeyondRAID, Synology Hybrid RAID (SHR), Btrfs-RAID und ZFS RAID-Z (Z1, Z2, Z3) verwenden nicht standardisierte Layouts, die von herkömmlichen RAID-Tools nicht korrekt interpretiert werden können. UFS Explorer RAID Recovery bietet spezielle Assistenztools und RAID-Z-Unterstützung für diese Konfigurationen.

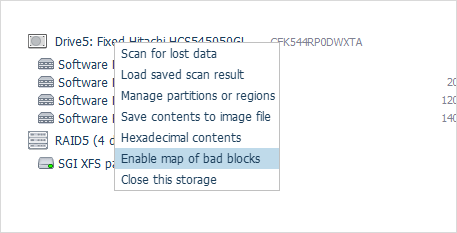

RAID mit fehlerhaften Sektoren

Wenn mehrere RAID-Mitgliedslaufwerke nicht vollständig ausgefallen sind, sondern beschädigte Bereiche aufweisen, sollte zunächst ein Image jeder Festplatte erstellt werden. Die resultierenden Fehlersektorkarten können für die adaptive Rekonstruktion verwendet werden. Paritätsdaten aus den intakten Bereichen der übrigen Laufwerke helfen dabei, die unlesbaren Bereiche zu rekonstruieren.

Technische Spezifikationen für UFS Explorer RAID Recovery

Host-Systemanforderungen

Unterstützte plattformen

Windows:7 SP1 und höher

macOS:11 und höher (separater Build für 10.9–10.15)

Linux:Die meisten modernen Distributionen mit X11-GUI, GLIBC ≥ 2.23

Mindestanforderungen

Speicherplatz:30 MB freier Speicherplatz

Arbeitsspeicher:32 MB RAM

Empfohlene anforderungen (RAID-workloads)

Arbeitsspeicher:8 GB RAM

CPU:4 logische Kerne, 64-Bit-Betriebssystem

Testversion: Das Speichern ist auf 768 KB pro Datei beschränkt.

RAID-Unterstützung

Standardmuster

RAID 0, RAID 1, RAID 1E, RAID 3, RAID 5, RAID 6, RAID 7

Verschachtelte/kombinierte levels

RAID 10, 50, 51, 60, 61, 50E und andere

ZFS-RAID

Stripe-Volumes mit RAID-Z, RAID-Z2, RAID-Z3

Proprietäres RAID

Drobo BeyondRAID, Synology Hybrid RAID, Btrfs-RAID, Microsoft Storage Spaces, LVM Thin Provisioning*

Benutzerdefiniertes RAID

RDL- oder Runtime-VIM-Deskriptordateien für nicht standardmäßige Muster

Adaptive rekonstruktion

RAID 1, 5, 6, 5E, 10, 50, 51, 60, 61 unter Verwendung von Fehlersektorkarten

Automatische Rekonstruktion und Speichertechnologien

Hardware-RAID

DDF1-Metadaten (LSI, Dell, Intel), Silicon Image, JMicron, 3ware, Intel Matrix

Linux

mdadm, LVM (including Thin Provisioning*), Btrfs-RAID

Windows

mdadm, LVM (einschließlich Thin Provisioning*), Btrfs-RAID

macOS

Apple Software RAID, APFS-basiertes Fusion Drive

Partitionierungsschemata

MBR, GPT, Apple Partition Map, BSD/Adaptec/Solaris Slice Map, Novell, Drobo, HP EVA, HP LeftHand, Symphony SAN, HPE 3PAR

Spezialisiert

Hinweise für AIX LVM, HP-UX LVM; OpenBSD BIO

Dateisysteme

Die Unterstützung von Dateisystemen entspricht der von UFS Explorer Standard Recovery – alle Dateisysteme unter Windows, macOS, Linux, BSD und Solaris werden unterstützt.

NTFS/ReFSAPFS/HFS+Ext2/3/4, XFS, BtrfsZFS/UFSFAT/exFATISO 9660/UDF

→ Die vollständige Liste der unterstützten Dateisysteme finden Sie auf der Seite von UFS Explorer Standard Recovery

Verschlüsselungsunterstützung

• Apple APFS-Verschlüsselung (einschließlich verschlüsselter RAID- und Fusion Drive-Volumes)
• BitLocker-Verschlüsselung
• BitLocker To Go-Verschlüsselung

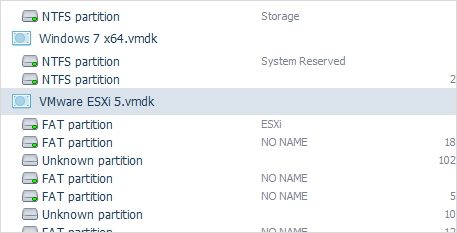

Disk-Images und virtuelle Festplatten

VMware VMDKHyper-V VHD/VHDXQEMU/XEN QCOW2VirtualBox VDIParallels HDD/HDSApple DMGRAW-/generische ImagesSDLSPRuntime VIM

RAID kann direkt aus Disk-Images zusammengestellt werden; physische Mitgliedslaufwerke sind nicht erforderlich.

RAID-spezifische zusätzliche Tools

RAID-Zusammenstellung

• RAID-Konstruktor mit automatischer Metadatenerkennung
• Speichern und Laden von RAID-Konfigurationen
• Bearbeiten und Anpassen der RAID-Parameter
• Drobo BeyondRAID-Assistententool
• RAID-Aufbau aus physischen Laufwerken, Disk-Images oder virtuellen Festplatten

Umgang mit beschädigten sektoren

• Mehrfachdurchlauf-Imager mit Lesekonfiguration pro Laufwerk
• Erstellung einer Fehlersektorkarte für jedes Mitgliedslaufwerk
• Dynamische, musterbasierte Definition von fehlerhaften Blöcken in Images
• Import von Fehlersektorkarten von Drittanbietern (ACE Lab, DeepSpar DDI)
• Asynchrone Aufgabenverwaltung für DeepSpar DDI

Scannen (von standard recovery übernommen)

• Schnelle, tiefgehende und auf IntelliRAW-Signaturen basierende Scans
• Anhalten, Speichern und Fortsetzen des Scan-Status
• Mehrere Modi zur Verarbeitung vorhandener Dateisystem-Metadaten
• Verwaltung von benutzerdefinierten IntelliRAW-Regeln

Forensische kompatibilität

• Erkennung von OpenText Tableau- und CRU WiebeTech-Brücken
• Unterstützung für DeepSpar USB Stabilizer/Guardonix

Detaillierte Produktinformationen

Wenn Tools zur Datenrettung einzelner Festplatten an ihre Grenzen stoßen

Ein Standard-Datenrettungstool ist für die Wiederherstellung eines einzelnen Laufwerks ausgelegt. Es liest das Dateisystem und sucht nach verlorenen Daten auf diesem Gerät. Dieser Ansatz ist jedoch nicht anwendbar, wenn Daten auf mehrere Laufwerke verteilt sind, die zu einem einzigen System zusammengefasst und interpretiert werden müssen. RAID verteilt Datenblöcke und gegebenenfalls Paritätsinformationen gemäß einem in der RAID-Konfiguration festgelegten Muster auf die Mitgliedslaufwerke. Kein einzelnes Laufwerk enthält eine vollständige Kopie der Daten, und das Dateisystem existiert nur auf der virtuellen Ebene des zusammengesetzten Volumes.

UFS Explorer RAID Recovery schließt diese Lücke, indem es zunächst das virtuelle Volume aus den Rohdaten der Laufwerke rekonstruiert und anschließend Standardwiederherstellungstechniken auf den resultierenden Speicher anwendet. Dieser zweistufige Ansatz – Array-Rekonstruktion gefolgt von Dateisystemwiederherstellung – unterscheidet diese Edition von UFS Explorer Standard Recovery.

Unterstützte RAID-Konfigurationen im Detail

Hardware-RAID-Controller speichern Konfigurationsmetadaten auf den Mitgliedslaufwerken in unterschiedlichen proprietären Formaten. Die Software erkennt DDF1-Metadaten von LSI-, Dell- und Intel-Controllern sowie Formate von Silicon Image, JMicron, 3ware und Intel Matrix RAID. Im Bereich Software-RAID unterstützt sie Linux-mdadm-Arrays, die häufig in Synology und anderen Linux-basierten NAS-Systemen zum Einsatz kommen, sowie Windows NT LDM und Storage Spaces, Apple Software RAID und APFS-basiertes Fusion Drive und LVM inklusive Konfigurationen mit Thin Provisioning*.

Für ZFS-basierte Speichersysteme kann die Software ZFS-Stripe-Volumes zusammenstellen und lesen, einschließlich RAID-Z, RAID-Z2 und RAID-Z3. Bei Drobo-Geräten, wo BeyondRAID eine proprietäre Blockzuordnungsmethode verwendet, die keinem Standard-RAID-Level-Modell folgt, übernimmt das zugehörige Assistententool die Konfiguration des internen Layouts, ohne dass der Benutzer RAID-Parameter angeben muss.

Wie die NAS-Datenwiederherstellung in der Praxis funktioniert

Wenn ein NAS-Gerät ausfällt, sei es aufgrund eines Defekts der Controllerplatine, eines Fehlers im Netzteil, beschädigter Firmware oder eines oder mehrerer Festplattenausfälle, muss es sofort ausgeschaltet werden. Die Festplatten sollten anschließend entfernt und nicht wieder an das NAS angeschlossen werden. Jede Festplatte sollte einzeln an eine Workstation angeschlossen werden, um ihren Zustand zu überprüfen, bevor Wiederherstellungsmaßnahmen ergriffen werden.

Laufwerke mit Lesefehlern, ungewöhnlichem akustischem Verhalten oder S.M.A.R.T.-Warnungen sollten vor der weiteren Verarbeitung gesichert werden. Nach der Erstellung der Images lädt die Software diese zusammen mit den intakten Originallaufwerken und versucht die automatische RAID-Zusammenstellung. Bei den meisten gängigen NAS-Herstellern lässt sich nach dem Laden aller Komponenten innerhalb weniger Sekunden ein nutzbares virtuelles Volume erstellen.

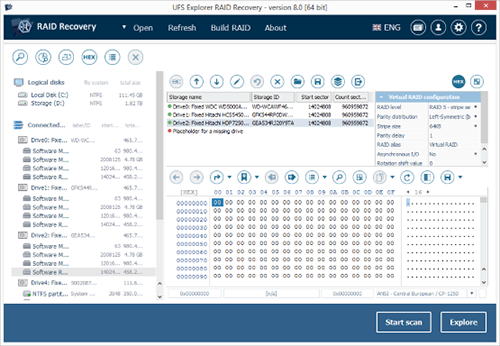

Falls die automatische Zusammenstellung fehlschlägt, bietet der RAID-Konstruktor eine Alternative: eine geführte Benutzeroberfläche, über die sich Parameter wie RAID-Level, Reihenfolge der Mitgliedslaufwerke, Stripe-Größe (typischerweise 64 KB oder 128 KB für die meisten NAS-Systeme) und Datenstart-Offset festlegen lassen. Die Software erstellt anschließend aus diesen Eingaben ein virtuelles RAID, das vor dem Start eines vollständigen Scans auf Konsistenz überprüft werden kann.

UFS Explorer RAID Recovery oder Standard Recovery – die richtige Edition wählen

UFS Explorer Standard Recovery ist für einzelne Datenträger konzipiert. Es kann jeweils nur mit einem Laufwerk oder einem Disk-Image arbeiten. Einfache übergreifende Volumes wie LVM, LDM oder Apple RAID lassen sich automatisch zusammenstellen, sofern deren Metadaten intakt sind. Allerdings bietet es keine Werkzeuge für die manuelle RAID-Konfiguration, die Erkennung von NAS-Metadaten oder die adaptive Rekonstruktion mithilfe von Karten fehlerhafter Sektoren.

UFS Explorer RAID Recovery eignet sich ideal für Speichersysteme mit mehreren Laufwerken oder Datenverlustszenarien, die mit Tools zur Datenwiederherstellung für einzelne Festplatten nicht behoben werden können. Die wichtigsten funktionalen Unterschiede sind nachfolgend zusammengefasst:

• RAID-Wiederherstellung: nicht verfügbar in UFS Explorer Standard Recovery; vollständig unterstützt in UFS Explorer RAID Recovery
• NAS-Metadatenerkennung: nicht verfügbar in UFS Explorer Standard Recovery; automatisch in UFS Explorer RAID Recovery für die meisten gängigen Hersteller
• Manueller RAID-Konstruktor: nicht verfügbar in UFS Explorer Standard Recovery; enthalten in UFS Explorer RAID Recovery
• Adaptive Rekonstruktion: nicht verfügbar in UFS Explorer Standard Recovery; enthalten in UFS Explorer RAID Recovery
• LVM Thin Provisioning: nicht unterstützt in UFS Explorer Standard Recovery; unterstützt in UFS Explorer RAID Recovery*
• Speicherlimit der Testversion: 256 KB pro Datei in UFS Explorer Standard Recovery; 768 KB pro Datei in UFS Explorer RAID Recovery
• Preis (persönliche Lizenz): ab $69.95 für UFS Explorer Standard Recovery; ab $149.95 für UFS Explorer RAID Recovery

Wenn Ihre Daten auf einem einzelnen Laufwerk, USB-Stick, einer SD-Karte oder einem Disk-Image einer virtuellen Maschine gespeichert sind, können Sie UFS Explorer Standard Recovery als kostengünstigere Option verwenden. Bei NAS-Systemen, RAID-Gehäusen oder softwaredefinierten Multi-Disk-Volumes ist UFS Explorer RAID Recovery erforderlich.

Typischer RAID-Wiederherstellungsablauf

Ein Standardverfahren zur RAID-Datenwiederherstellung mit dieser Software umfasst üblicherweise folgende Schritte:

• Schalten Sie das NAS- oder RAID-Gehäuse sofort aus, sobald ein Datenverlust festgestellt wird.
• Entfernen Sie alle Festplatten und schließen Sie diese einzeln an eine Wiederherstellungs-Workstation an.
• Überprüfen Sie jede Festplatte mit den S.M.A.R.T.-Tools und erstellen Sie für jede Festplatte mit Fehlern oder Warnungen ein Disk-Image.
• Öffnen Sie alle Festplatten oder deren Images gleichzeitig in der Software.
• Überprüfen Sie das automatisch zusammengestellte RAID. Verwenden Sie den RAID-Konstruktor, falls die automatische Erkennung fehlschlägt.

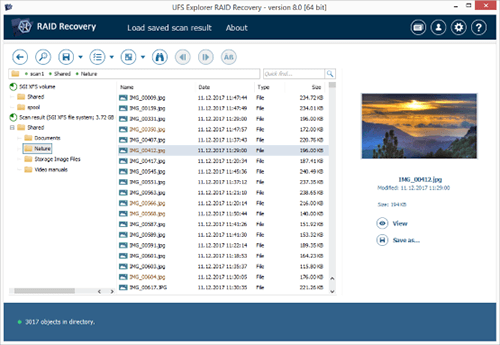

• Durchsuchen Sie das rekonstruierte Volume oder führen Sie einen Scan durch, um gelöschte oder beschädigte Daten zu finden.
• Sehen Sie sich die gefundenen Dateien in der Vorschau an, filtern und überprüfen Sie sie.
• Kopieren Sie die wiederhergestellten Daten auf ein separates Speichermedium. Schreiben Sie die Daten niemals zurück auf das ursprüngliche Array.

Wann UFS Explorer RAID Recovery möglicherweise nicht ausreicht

UFS Explorer RAID Recovery deckt die allermeisten Fälle der Datenwiederherstellung auf NAS- und RAID-Systemen ab. Für einige fortgeschrittene Arbeitsabläufe sind jedoch zusätzliche Funktionen erforderlich. Sind die Laufwerke beispielsweise auf mehrere Computer in einem lokalen Netzwerk verteilt oder können sie nicht direkt mit der Wiederherstellungs-Workstation verbunden werden, erweitert UFS Explorer Network RAID UFS Explorer RAID Recovery um iSCSI-Ziel- und Initiatorfunktionen und ermöglicht so LAN-basierte Wiederherstellungsverfahren. Für hochspezialisierte Anwendungsfälle im professionellen Bereich oder im Unternehmenseinsatz bietet die professionelle Produktfamilie zusätzliche forensische Tools und eine umfassendere Unterstützung von Speicherplattformen.
