Способи та засоби підключення дисків до комп’ютера для відновлення даних

means and ways of connecting ide sata drives to computer for data recovery

У деяких випадках успішне відновлення файлів з внутрішнього жорсткого диска можливе тільки за умови його вилучення з комп'ютера, на якому сталася втрата даних, і підключення до іншої системи. У цій статті Ви знайдете докладні інструкції щодо того, як дістати жорсткий диск із пристрою, з'ясувати тип його інтерфейсу (новіший SATA або застарілий IDE), а також кілька способів, як правильно під'єднати його до іншого комп'ютера. Наведені рекомендації будуть також актуальними в контексті відновлення даних з RAID або NAS.

Попередження: Якщо жорсткий диск має будь-які ознаки апаратних дефектів, ознайомтесь із особливостями роботи з пошкодженими дисками.


Зверніть увагу: Наведені нижче інструкції передбачають, що у Вас є базові навички роботи з апаратним забезпеченням. Некоректні дії можуть призвести до фізичного пошкодження та втрати даних.

Процес підключення дисків охоплює наступні етапи:


Крок 1: Визначення типу інтерфейсу диска.

Більшість сучасних ПК використовують інтерфейс SATA для фізичного підключення жорстких дисків до системної шини, в той час як стандарт IDE (PATA) можна зустріти у старих комп'ютерах. Щоб визначити тип інтерфейсу, необхідно розібрати пристрій і оглянути накопичувач:

  • Видаліть кришку для доступу до жорсткого диска. Якщо Ваш пристрій містить знімні жорсткі диски в спеціальних відсіках, просто вийміть диск із секції;
  • огляньте тримач жорсткого диска: якщо задня панель закрита корпусом, звільніть її, а потім огляньте задню панель.

Наступні приклади ознайомлять Вас із виглядом різних інтерфейсів жорстких дисків:

ide disk back panel

Рис. 1. Задня панель диску IDE (PATA).

На цьому малюнку:

  1. Порт передачі даних IDE. Будь ласка, зверніть увагу на невелику виїмку посередині верхньої частини роз'єму. Вона використовується як індикатор для правильного підключення кабелю. Некоректне підключення кабелю може призвести до пошкодження роз'єму і накопичувача.
  2. Порт живлення. Він також має "ключову" форму для коректного приєднання кабелю живлення. Неправильне підключення кабелю може призвести до пошкодження роз'єму і накопичувача.
  3. Перемикачі. Вони використовуються для визначення порядку дисків у парному кабелі IDE, а також для додаткових налаштувань.

ide data cable

Рис. 2. Кабель передачі даних IDE (PATA).

На цьому малюнку синій з'єднувач служить для приєднання кабелю до материнської плати комп'ютера/пристрою, а чорний – для підключення накопичувача. Зверніть увагу на "ключ" з'єднувача кабелю, який відповідає роз'єму накопичувача.

Кабелі IDE зазвичай мають два з'єднувачі для накопичувача: "хазяїн" (в кінці кабелю) і "слуга" (посередині кабелю, ближче до "хазяїна").

sata drive back panel

Рис. 3. Задня панель накопичувача SATA.

На цьому малюнку:

  • Порт передачі даних SATA. Зверніть увагу на "ключову" форму роз'єму.
  • Порт живлення SATA. На відміну від IDE, кабель живлення SATA ширший, ніж кабель передачі даних SATA. Він також має "ключову" форму.

sata data cable connector

Рис. 4. З'єднувач кабелю для передачі даних SATA.

Тонкий кабель SATA має два однакових кінці. Немає значення, який з них використовувати для підключення накопичувача. Зверніть увагу на форму з'єднувача, яка відповідає "ключовій" формі роз'єму передачі даних накопичувача SATA.


Крок 2. Вибір способу підключення до іншого комп'ютера.

Для підключення можна використати один з наступних способів:

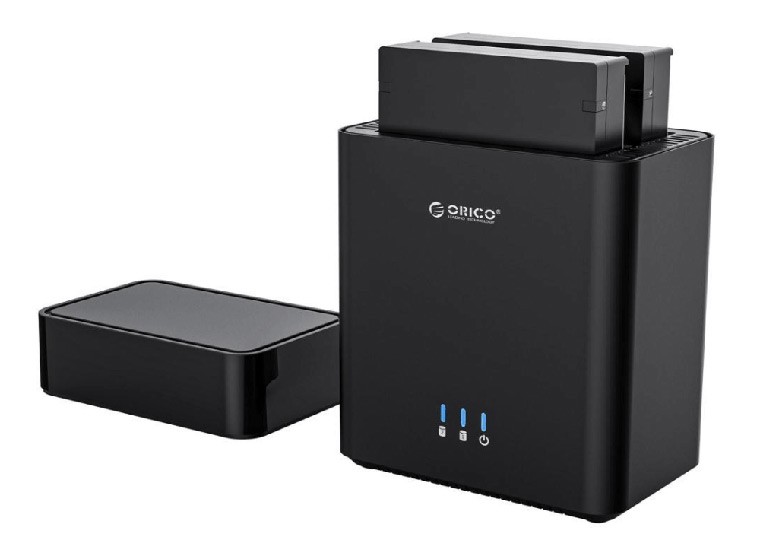

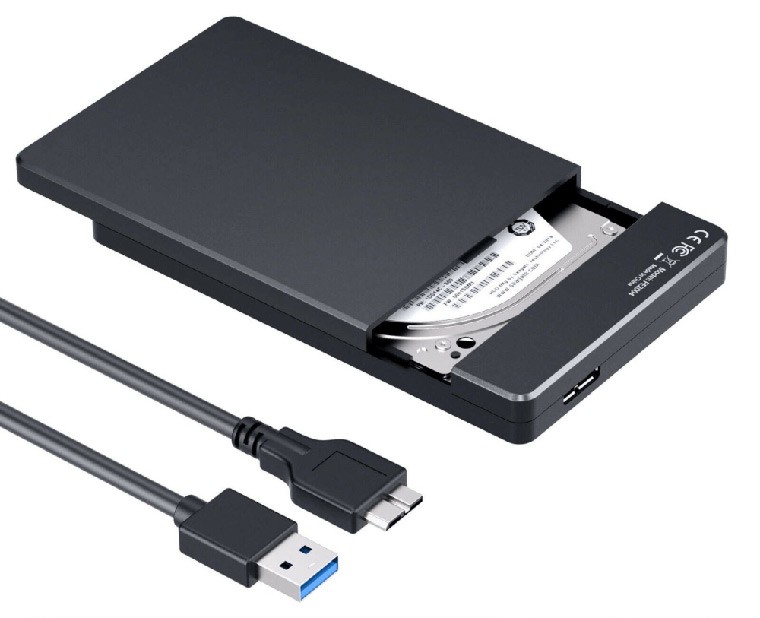

Зовнішні адаптери.

Це найбільш безпечний і водночас найдорожчий метод. Для підключення кожного з дисків необхідний адаптер USB/Firewire.

* Якщо на хост-комп'ютері достатньо місця, можна створити образ диска, щоб не використовувати для нього адаптер.

 Ви можете знайти зовнішні адаптери як для жорстких дисків SATA, так і для IDE; деякі з них підходять одразу для обох інтерфейсів:

usb to ide hard disk adapter with external power supply

Рис. 5. Перехідник для жорстких дисків USB-IDE із зовнішнім джерелом живлення.

usb to sata hard disk adapter with external power supply

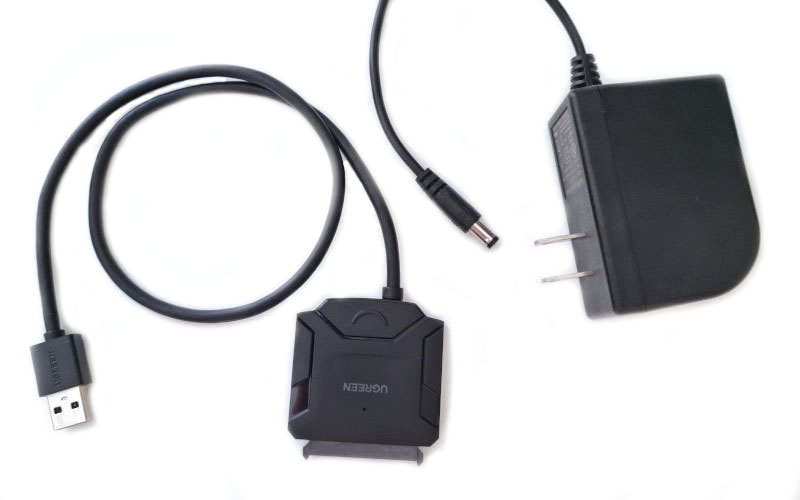

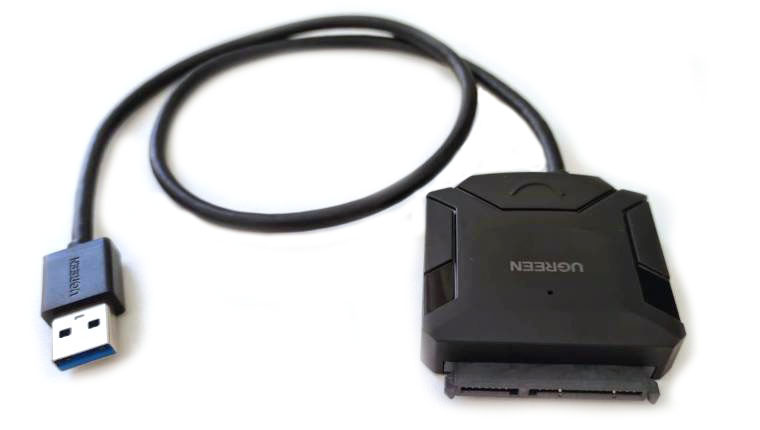

Рис. 6. Адаптер для жорстких дисків USB-SATA із зовнішнім джерелом живлення.

Зверніть увагу, що деякі адаптери USB-SATA мають декілька інтерфейсів SATA, таким чином, для підключення двох дисків SATA Вам знадобиться тільки один перехідник.

Зверніть увагу на зовнішнє джерело живлення: деякі адаптери живляться через USB і не відповідають 3,5-дюймовим жорстким дискам, що використовуються в NAS і настільних комп'ютерах.

Роз'єми материнської плати.

 Це найдешевший, але не надто безпечний спосіб підключення накопичувачів. Крім того, материнська плата здатна розмістити дуже обмежену кількість дисків.

Перед тим, як обрати цей метод, переконайтеся, що джерело живлення комп'ютера забезпечує не менше 15 Вт додаткової потужності для кожного з дисків.

Крім того, слід пересвідчитись, що у Вас є достатня кількість кабелів передачі даних: один кабель на два диски IDE та один кабель для передачі даних SATA для одного диску SATA.

Щоб з'ясувати, чи підходить цей метод, перевірте роз'єми материнської плати. Для цього:

  • Зніміть гвинти з задньої панелі комп'ютера, які утримують кришку. Достатньо вийняти два гвинти, що тримають ліву кришку (для комп'ютера баштового типу);
  • Відкрийте ліву панель кришки: потягніть її трохи назад і відкладіть в сторону;
  • Огляньте роз'єми розширення на материнській платі.

ide connectors on motherboard

Рис. 7. Роз'єми IDE.

На цьому малюнку у нижньому правому куті Ви бачите два роз'єми IDE, позначені як IDE 1 та IDE 2. Як правило, IDE 1 має кольорове забарвлення, в той час як IDE 2 зазвичай чорний або білий. Кожен роз'єм IDE може розмістити два жорсткі диски IDE.

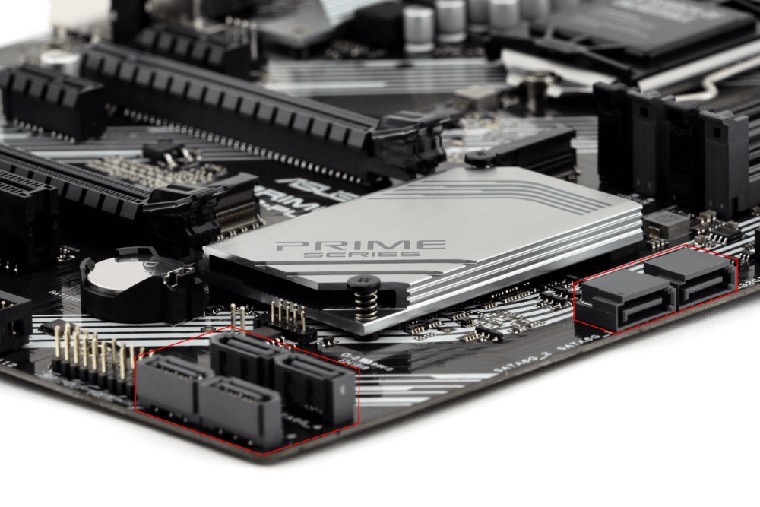

sata connectors on motherboard

Рис. 8. SATA connectors.

На малюнку 8 зображені роз'єми SATA. Вони, як правило, чорного, червоного або оранжевого кольору і пронумеровані як SATA1, SATA2, і т. д. Кожен роз'єм може розмістити один диск SATA.

Переконайтеся, що на материнській платі достатньо вільних роз'ємів. Наприклад, для NAS із чотирма жорсткими дисками IDE необхідно два вільних роз'єми IDE на материнській платі: по два диски на інтерфейс. Для чотирьох дисків з інтерфейсом SATA необхідно чотири вільні роз'єми SATA.

Якщо на материнській платі недостатньо вільних роз'ємів, використовуйте зовнішні адаптери або карти розширення. Якщо Ви вирішили звільнити кілька слотів на материнській платі для додаткових дисків, переконайтеся, що Ви не збираєтеся відключити системний завантажувальний диск або RAID.

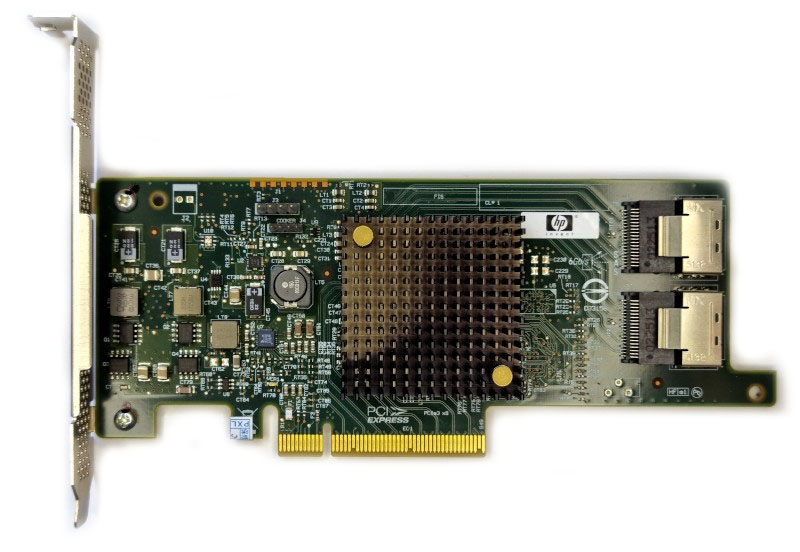

Карти розширення.

Цей метод з'єднання є досить ефективним, проте, не дає стовідсоткової гарантії безпеки.

Перед вибором цього методу переконайтеся, що блок живлення комп'ютера здатний забезпечити принаймні 15 Вт додаткової потужності на кожен з дисків плюс близько 10 Вт для карти розширення. Карти розширення доступні як для дисків SATA, так і для IDE.

pci ide expansion card with two ide channels

Рис. 9. Карта розширення PCI IDE з двома каналами IDE.

Зверніть увагу, що карти розширення IDE мають один або більше каналів IDE. Кожен канал може розмістити два диски IDE. Рекомендується використовувати одну карту для всіх дисків.

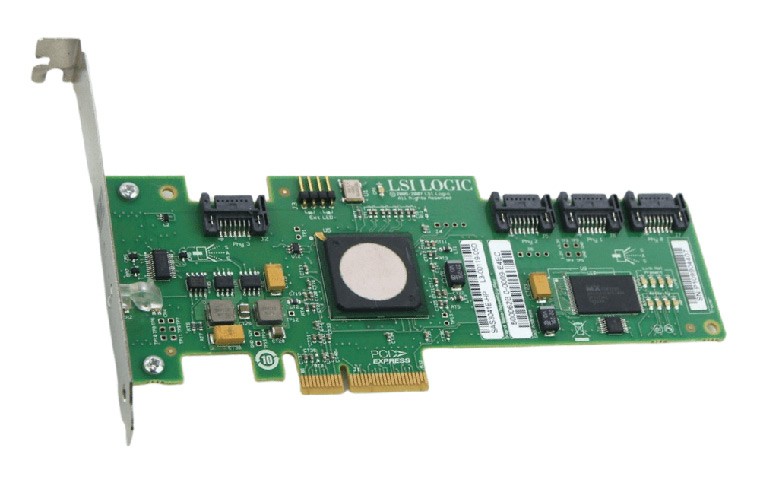

pci sata expansion card with four sata channels

Рис. 10. Карта розширення PCI SATA з чотирма каналами SATA.

Карти розширення SATA мають два або більше каналів SATA. Кожен канал здатний розмістити один накопичувач SATA. Рекомендується використовувати одну карту для всіх дисків. Втім, з огляду не те, що багатопортові карти досить дорогі, для економії коштів Ви можете використати декілька карт. Крім того, немає вимог до карт розширення для апаратного RAID, таким чином, можна обрати недорогий варіант.

Карти розширення можна встановити у будь-які вільні роз'єми PCI (або PCI Express) на материнській платі.

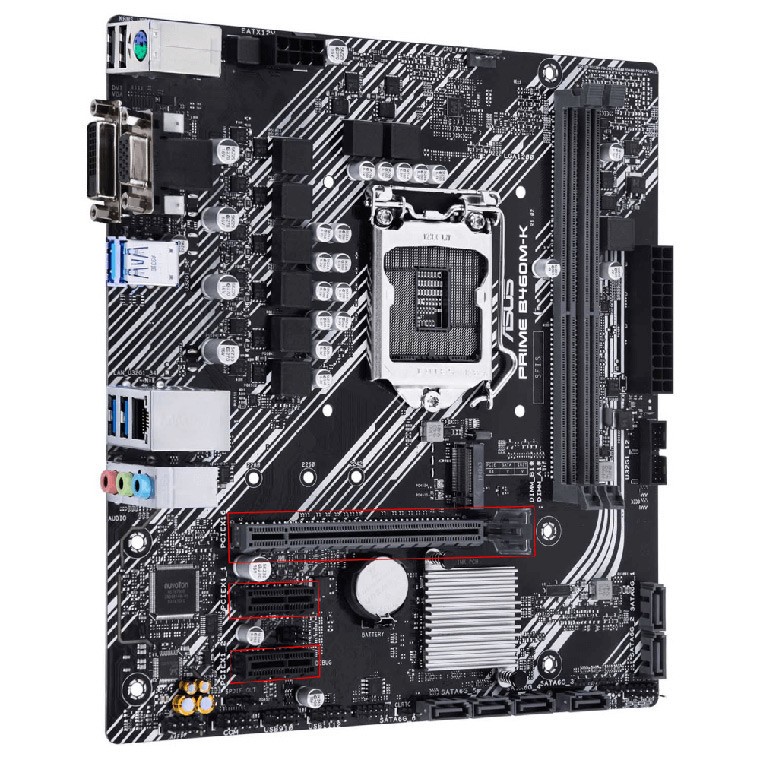

pci slots on motherboard

Рис. 11. Роз'єми PCI на материнській платі.

Щоб отримати додаткові відомості, перегляньте інструкцію зі встановлення карти розширення. Переконайтеся, що комплект карт розширення містить достатню кількість кабелів для передачі даних: один кабель на 2 накопичувачі IDE та один кабель для передачі даних SATA для одного диску SATA. Вам можуть знадобитися додаткові кабелі.


Крок 3. Живлення дисків.

Існують різні способи живлення дисків для різних типів підключення:

  • Для зовнішніх USB-адаптерів використовуйте зовнішнє джерело живлення із комплекту зовнішніх адаптерів;
  • Для підключення через материнську плату або карту розширення використовуйте кабелі живлення комп'ютера.

Материнська плата або карта розширення вимагають, щоб джерело живлення:

  • підтримувало додаткові 15 Вт на кожен з додаткових дисків;
  • мало досить кабелів для живлення всіх накопичувачів.

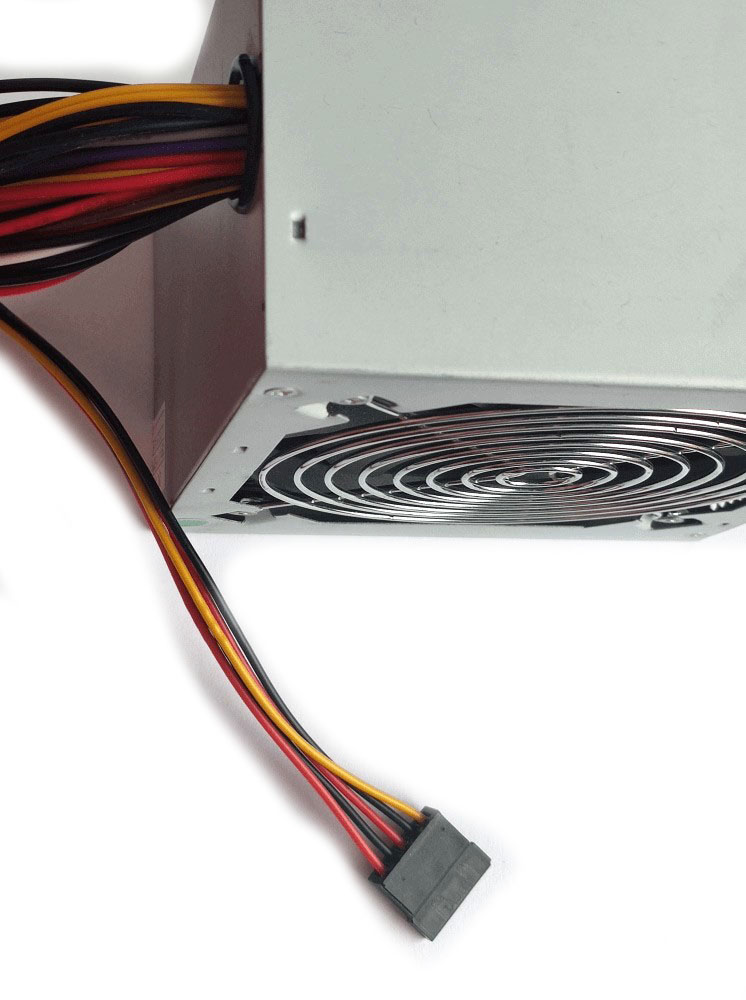

sata and ide power cables

Рис. 12. Кабелі живлення SATA (ліворуч) та IDE (праворуч).

Якщо для накопичувача IDE потрібно більше з'єднувачів живлення, використовуйте розгалужувачі кабелів живлення:

ide power cable splitter

Рис. 13. Розгалужувач кабелю живлення IDE.

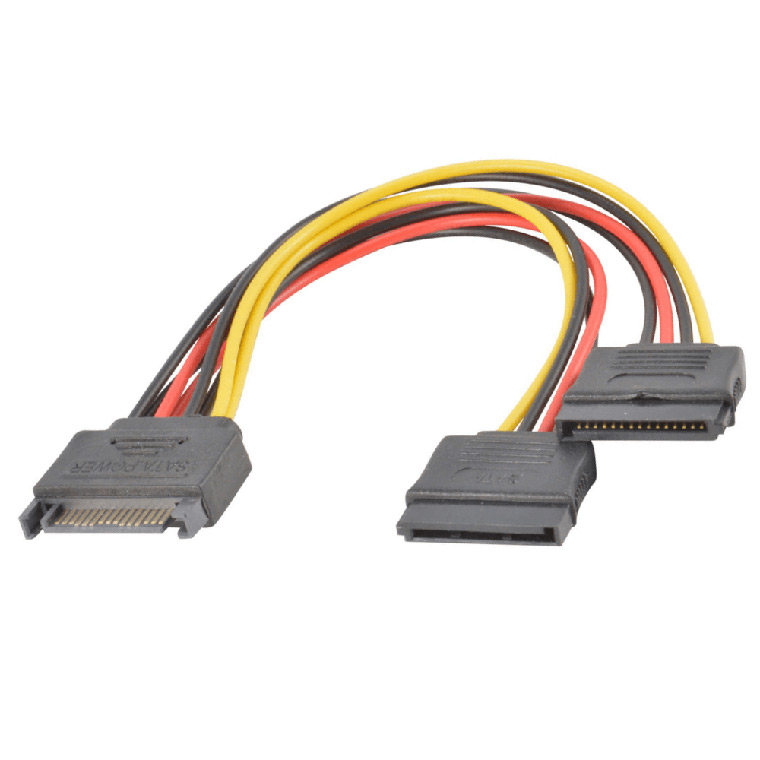

Для додаткових роз'ємів живлення SATA рекомендується використовувати адаптери живлення/спліттери IDE-SATA:

ide to sata power cable splitter

Рис. 14. Адаптер/спліттер для кабелю живлення IDE-SATA.


Крок 4. Підключення дисків.

Перед підключенням дисків переконайтеся, що вони не вийшли з ладу. В іншому випадку існує ризик незворотного пошкодження даних на несправному диску або інтерфейсу апаратного забезпечення.

  • Для підключення накопичувачів до зовнішніх адаптерів:
    • Під'єднайте інтерфейс передачі даних кожного диска до інтерфейсу передачі даних адаптера. Роз'єми мають відповідати одне одному: пази для "ключів" повинні поєднуватися з виступами;
    • Підключіть зовнішні джерела живлення до дисків; зверніть увагу на "ключі";
    • Забезпечте достатній потік повітря для охолодження дисків; не рекомендується класти диски один на одного або використовувати м'яку поверхню з хорошою теплоізоляцією, оскільки це може призвести до їх перегрівання. Якщо диски нагріваються, рекомендується застосувати повітроохолоджувачі;
    • Увімкніть зовнішні джерела живлення. Диски мають розпочати обертатися. Дочекайтеся завершення ініціалізації дисків (це може зайняти близько 5-10 секунд);
    • Підключіть USB-кабелі адаптера до хост-ПК; з точністю дотримуйтесь порядку дисків.

Підказка: Загальну процедуру продемонстровано у відеоуроці з підключення дисків SATA за допомогою адаптера.

  • Для підключення накопичувачів до материнської плати/карти розширення:
    • Вимкніть комп'ютер і від'єднайте його від джерела живлення;
    • Відкрийте ліву кришку корпусу комп'ютера (для комп'ютерів баштового типу);
    • Якщо Ви використовуєте карту розширення, встановіть її у вільний роз'єм PCI/PCI-Express. Докладнішу інформацію Ви можете знайти в інструкції зі встановлення карти;
    • Підключіть кабелі передачі даних до роз'ємів розширення IDE/SATA материнської плати/карти. При необхідності під'єднайте розгалужувачі/адаптери живлення;
    • Для дисків IDE: переконайтеся, що перемикач диска (Рис.1) встановлено в режим "вибір кабелю" (cable select або CS). Таблиця допустимих положень перемикачів знаходиться на наклейці диска;
    • Підключіть кабелі передачі даних до дисків. При підключенні дисків RAID слід дотримуватись правильного порядку дисків. Для підключення кабелів передачі даних необхідно:
      • Для дисків IDE: підключіть перший диск в якості "хазяїна" для першого каналу IDE, другий диск у якості "слуги" для першого каналу IDE, третій диск у якості "хазяїна" другого каналу IDE і так далі (див. опис під рис. 2). Положення перемикача у виборі кабелю забезпечує правильну ідентифікацію накопичувачів в залежності від положення на кабелі.
      • Для дисків SATA: приєднайте перший диск до першого вільного порту SATA (наприклад, SATA3), другий диск – до наступного вільного порту SATA і так далі.
      • Зверніть увагу на ключові елементи роз'єму: отвори для ключів повинні збігатися з виступами ключів.
    • Під'єднайте кабелі живлення до накопичувачів;
    • Забезпечте достатній потік повітря для охолодження дисків; не рекомендується класти диски один на одного або використовувати м'яку поверхню з хорошою теплоізоляцією, оскільки це може призвести до перегріву дисків. Якщо диски нагріваються, рекомендується застосувати повітроохолоджувачі;
    • Увімкніть та запустіть комп'ютер. Переконайтеся, що операційна система завантажується. В іншому випадку змініть конфігурацію BIOS для послідовності завантажувальних пристроїв. Деталі Ви можете прочитати в керівництві BIOS материнської плати.

Підказка: Загальна процедуру продемонстровано у відеопосібнику з підключення дисків SATA до материнської плати комп’ютера.

Після встановлення додаткових драйверів для зовнішніх адаптерів, карт розширення, жорстких дисків тощо, Ви можете перейти до логічного відновлення даних, використовуючи інструкції, що відповідають Вашому конкретному випадку.
