Mittel und Wege zum Anschließen von Laufwerken zur Datenrettung

means and ways of connecting ide sata drives to computer for data recovery

Unter bestimmten Umständen ist erfolgreiche Rettung der Dateien von einer internen Festplatte nur möglich, wenn diese von dem von Datenverlust betroffenen Computer entfernt und mit einem anderen System verbunden wird. Dieser Artikel enthält ausführliche Anweisungen zum Extrahieren einer Festplatte aus dem Gerät, Ermitteln des verwendeten Schnittstellentyps (neuere SATA- oder ältere IDE) sowie verschiedene Methoden zu ihrem ordnungsgemäßen Anschließen an einen anderen PC. Die gleichen Empfehlungen gelten auch für die Datenwiederherstellung auf RAID oder NAS.

Warnung: Wenn der Speicher Anzeichen von Hardwarefehlern aufweist, machen Sie sich bitte mit den Besonderheiten der Arbeit mit beschädigten Festplatten vertraut.


Beachten Sie: Die folgenden Anweisungen setzen voraus, dass Sie über ausreichende Kenntnisse im Umgang mit Hardware verfügen. Unsachgemäße Maßnahmen können zu physischen Schäden und dauerhaftem Datenverlust führen.

Das Anschließen von Laufwerken umfasst die folgenden Schritte:


Schritt 1: Identifizierung des Laufwerksschnittstellentyps.

Die meisten modernen PCs verwenden die SATA-Schnittstelle für den physischen Anschluss von Festplatten an den Systembus des Computers, während der IDE-Standard (PATA) auf älteren Computern verwendet werden kann. Um den Schnittstellentyp zu identifizieren, sollten Sie das Gerät zerlegen und das Laufwerk untersuchen:

  • Öffnen Sie das Gehäuse, um auf die Festplatte zuzugreifen. Wenn das Gerät austauschbare Festplatten in speziellen Schächten verwendet, werfen Sie das Laufwerk einfach aus dem Schacht.
  • Untersuchen Sie die Halterung der Festplatte: Wenn die Rückseite mit einem Gehäuse bedeckt ist, entfernen Sie sie und überprüfen Sie die Rückseite.

Das folgende Beispiel zeigt Ihnen, wie verschiedene Festplattenschnittstellen aussehen:

ide disk back panel

Bild 1. Rückseite eines IDE(PATA)-Laufwerks.

In diesem Bild:

  1. IDE-Datenanschluss. Achten Sie bitte auf die kleine Höhle in der oberen Mitte. Sie wird als Index für die korrekte Kabelverbindung verwendet. Falsche Kabelverbindung kann den Stecker und das Laufwerk beschädigen.
  2. Es hat auch eine "Schlüssel"-Form für den korrekten Anschluss des Stromkabels. Falsche Kabelverbindung kann den Stecker und das Laufwerk beschädigen.
  3. Diese werden zur Identifizierung der Reihenfolge der Laufwerke in einem gepaarten IDE-Kabel sowie für zusätzliche IDE-Einstellungen verwendet.

ide data cable

Bild 2. IDE(PATA)-Datenkabel.

In diesem Bild wird der blaue Stecker zum Anschließen des Kabels an die Hauptplatine des Computers/Geräts verwendet, während der schwarze Stecker zum Anschließen des Laufwerks verwendet wird. Bitte achten Sie auf den "Schlüssel" am Kabelstecker, der zum Steckplatz des Laufwerks passt.

IDE-Kabel haben normalerweise zwei Laufwerksanschlüsse: einen "Master"-Anschluss (am Ende des Kabels) und einen "Slave"-Anschluss (in der Mitte des Kabels, näher am "Master"-Anschluss).

sata drive back panel

Bild 3. Rückseite eines SATA-Laufwerks.

In diesem Bild:

  1. SATA-Datenanschluss. Achten Sie bitte auf die "Schlüssel"-Form des Slots.
  2. SATA-Stromversorgungsanschluss. Im Gegensatz zu IDE ist ein SATA-Stromkabel breiter als ein SATA-Datenkabel. Es hat auch eine "Schlüssel"-Form.

sata data cable connector

Bild 4. SATA-Datenkabelanschluss.

Ein SATA-Kabel besteht aus zwei gleichen Endpunkten auf einem dünnen Datenkabel. Es macht keinen Unterschied, welches der Enden zum Anschließen des Laufwerks verwendet wird. Achten Sie bitte auf die Form des Anschlusses, die der "Schlüssel"-Form des SATA-Laufwerksdatensteckplatzes entspricht.


Schritt 2. Auswahl der Methode zur Verbindung zum Host-Computer.

Die Hauptverbindungsmethoden umfassen:

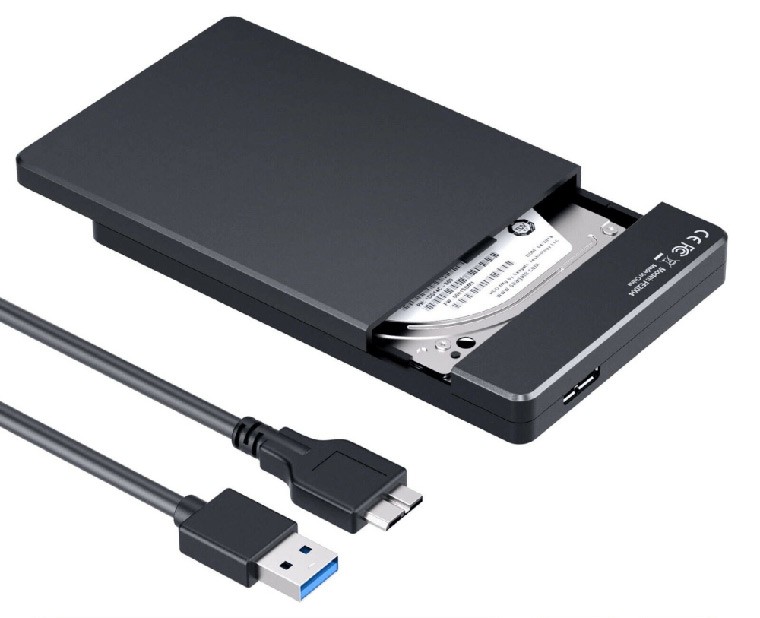

Externe Adapter.

Dies ist die sicherste und gleichzeitig teuerste Methode. Sie benötigen USB/Firewire-Adapter für jedes Laufwerk, um sie an den Host-PC anzuschließen.

* Wenn der Host-Computer genügend Speicherplatz bietet, können Sie ein Image Ihrer Festplatte erstellen und die Verwendung eines Adapters für diese Festplatte vermeiden.

Sie können externe Adapter für SATA- und IDE-Festplatten finden; Einige von ihnen passen auf beide Schnittstellen:

usb to ide hard disk adapter with external power supply

Bild 5. USB-IDE-Festplattenadapter mit externer Stromversorgung.

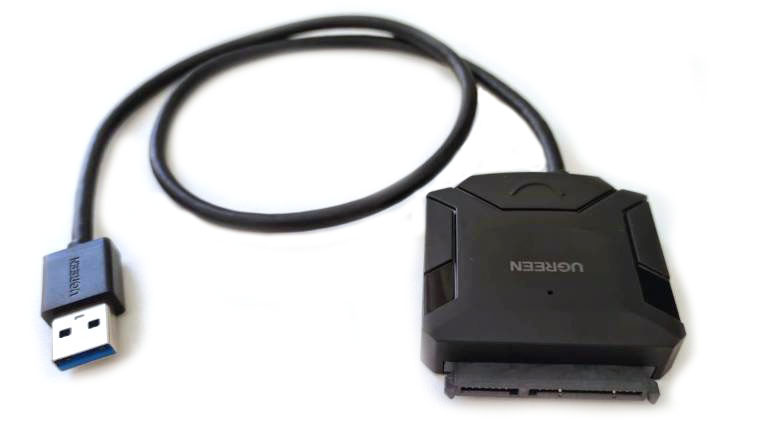

usb to sata hard disk adapter with external power supply

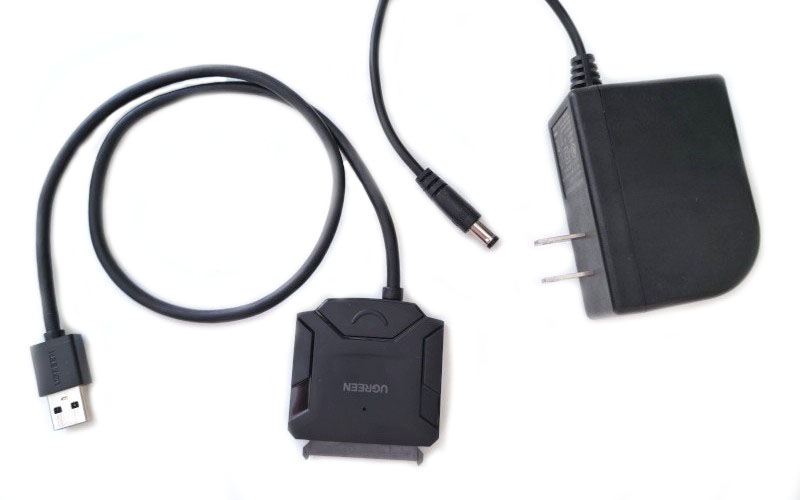

Bild 6. USB-zu-SATA-Festplattenadapter mit externer Stromversorgung.

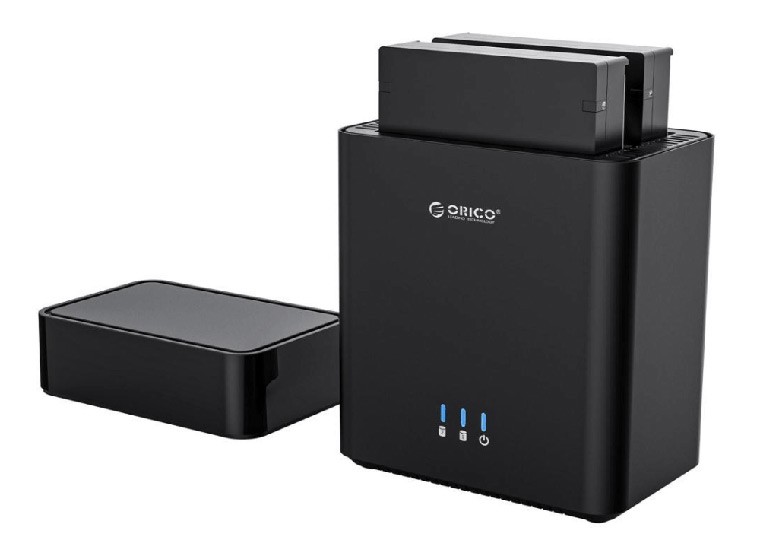

Beachten Sie bitte, dass einige USB-zu-SATA-Adapter über ein paar SATA-Schnittstellen verfügen. Zum Anschließen von zwei SATA-Laufwerken ist daher nur ein Adapter erforderlich.

Achten Sie auf die externe Stromversorgung: Einige Adapter werden über USB mit Strom versorgt und passen nicht zu 3,5-Zoll-Festplatten, die in NAS- und Desktop-Computern verwendet werden.

Mainboard-Anschlüsse.

Dies ist die billigste, aber nicht die sicherste Methode zum Anschließen der Laufwerke. Außerdem kann das Mainboard eine sehr begrenzte Anzahl von Laufwerken platzieren.

Stellen Sie vor der Auswahl dieser Methode sicher, dass die Computer-Stromversorgung mindestens 15 Watt zusätzlichen Strom pro Laufwerk liefert.

Stellen Sie außerdem sicher, dass Sie über eine ausreichende Anzahl von Datenkabeln verfügen: ein Kabel pro zwei IDE-Laufwerke und ein SATA-Datenkabel pro SATA-Laufwerk.

Überprüfen Sie die Anschlüsse Ihres Motherboards, um festzustellen, ob die Methode geeignet ist. Um dies zu tun:

  • Entfernen Sie die Schrauben an der Rückseite Ihres Computers, mit denen die Abdeckung befestigt ist. Das Entfernen von zwei Schrauben, mit denen die linke Abdeckung befestigt ist, ist ausreichend (für einen Tower-Computer).
  • Öffnen Sie die linke Abdeckung: Ziehen Sie sie etwas zurück und legen Sie sie beiseite.
  • Untersuchen Sie die Erweiterungssteckplätze auf dem Mainboard.

ide connectors on motherboard

Bild 7. IDE-Anschlüsse.

In dieser Abbildung sehen Sie rechts unten zwei IDE-Anschlüsse, die als IDE 1 und IDE 2 gekennzeichnet sind. In der Regel ist IDE 1 farbig, während IDE 2 normalerweise schwarz oder weiß ist. Jeder IDE-Anschluss kann zwei IDE-Festplatten hosten.

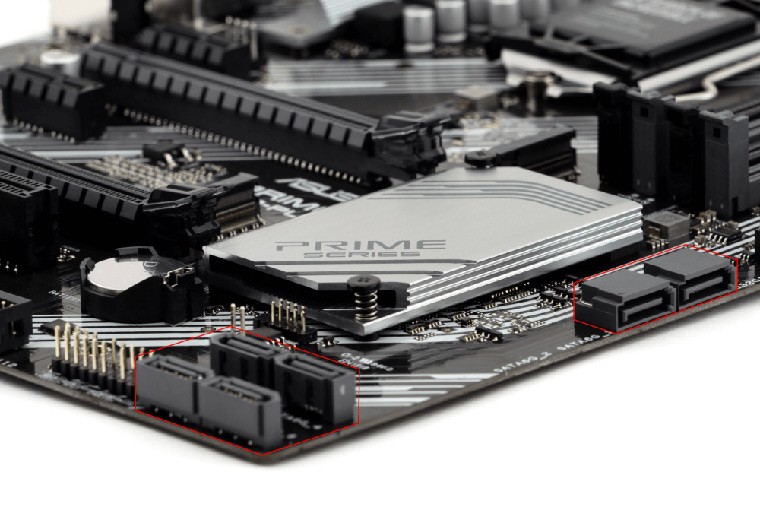

sata connectors on motherboard

Bild 8. SATA-Anschlüsse.

Bild 8 zeigt SATA-Anschlüsse. Sie sind normalerweise schwarz, rot oder orange und mit SATA1, SATA2 usw. nummeriert. Jeder Anschluss kann ein SATA-Laufwerk hosten.

Stellen Sie sicher, dass das Mainboard genügend freie Steckplätze bietet. Beispielsweise benötigen Sie für vier Festplatten Ihres NAS mit IDE-Festplatten zwei freie IDE-Steckplätze auf dem Mainboard: zwei Laufwerke pro Schnittstelle. Für vier Laufwerke mit SATA-Schnittstelle werden vier freie SATA-Steckplätze benötigt.

Wenn das Mainboard nicht genügend freie Steckplätze bietet, verwenden Sie externe Adapter oder Erweiterungskarten. Wenn Sie einige Mainboard-Steckplätze für zusätzliche Laufwerke freigeben möchten, stellen Sie sicher, dass Sie das Systemstartlaufwerk oder RAID nicht vom Computer trennen.

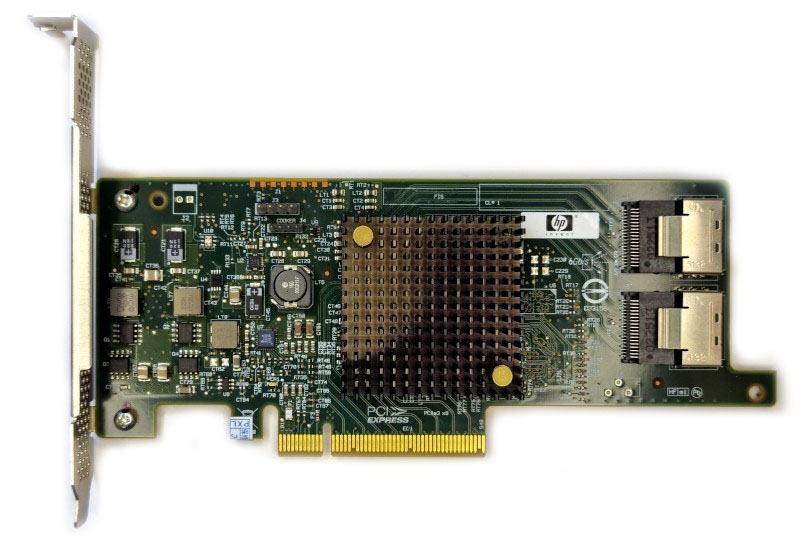

Erweiterungskarten.

 Diese Verbindungsmethode ist recht effizient, jedoch nicht 100 % sicher.

Vergewissern Sie sich vor der Auswahl dieser Methode, dass die Computer-Stromversorgung mindestens 15 Watt zusätzliche Leistung pro Laufwerk plus etwa 10 Watt für die Erweiterungskarte liefert. Erweiterungskarten sind sowohl für SATA- als auch für IDE-Laufwerke verfügbar.

pci ide expansion card with two ide channels

Bild 9. PCI IDE-Erweiterungskarte mit zwei IDE-Kanälen.

Beachten Sie bitte, dass IDE-Erweiterungskarten einen oder mehrere IDE-Kanäle haben. Jeder Kanal kann zwei IDE-Laufwerke hosten. Es wird empfohlen, für alle Laufwerke eine Karte zu verwenden.

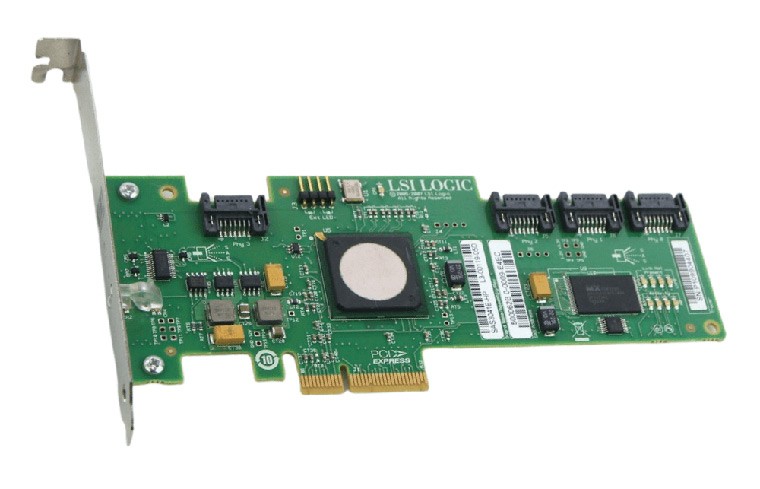

pci sata expansion card with four sata channels

Bild 10. PCI-SATA-Erweiterungskarte mit vier SATA-Kanälen.

SATA-Erweiterungskarten haben zwei oder mehr SATA-Kanäle. Jeder Kanal kann ein SATA-Laufwerk hosten. Es wird empfohlen, für alle Laufwerke eine Karte zu verwenden. Da Multi-Port-Karten jedoch teurer sind, können Sie mehrere Karten verwenden, um Kosten zu sparen. Außerdem gibt es keine Anforderungen an Erweiterungskarten für Hardware-RAID, sodass Sie eine kostengünstige auswählen können.

Erweiterungskarten können in beliebige freie PCI-(oder PCI Express-)Steckplätze auf dem Mainboard installiert werden

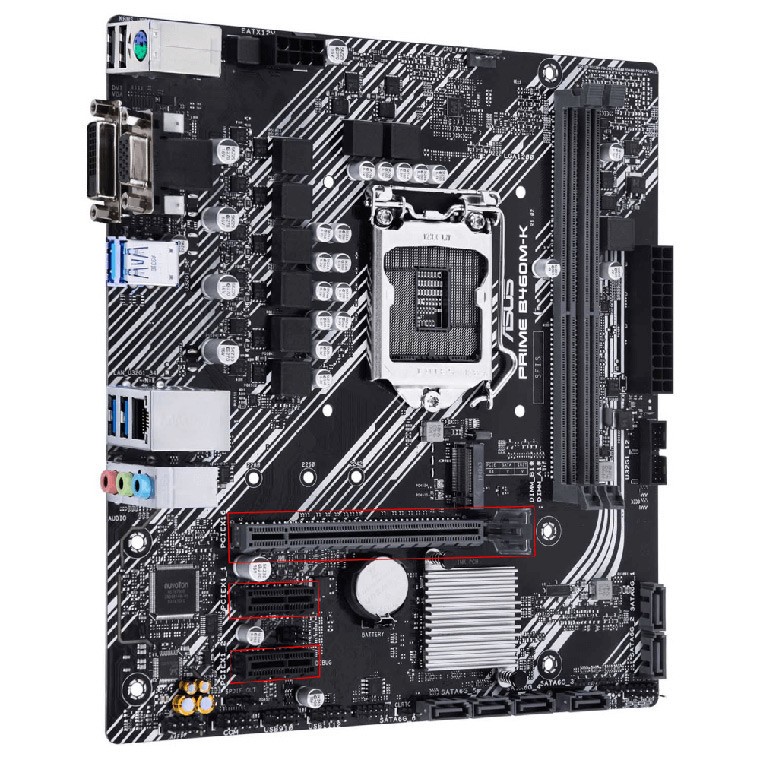

pci slots on motherboard

Bild 11. PCI-Steckplätze auf dem Mainboard.

Weitere Informationen finden Sie im Installationshandbuch für Erweiterungskarten. Stellen Sie sicher, dass das Erweiterungskartenset eine ausreichende Anzahl von Datenkabeln enthält: ein Kabel pro zwei IDE-Laufwerke und ein SATA-Datenkabel pro SATA-Laufwerk. Möglicherweise benötigen Sie zusätzliche Kabel.


Schritt 3. Einschalten der Laufwerke.

Es gibt verschiedene Möglichkeiten, die Festplatten für verschiedene Verbindungstypen mit Strom zu versorgen:

  • Verwenden Sie für externe USB-Adapter eine externe Stromversorgung aus einem externen Adapter-Kit;
  • Verwenden Sie für die Verbindung über das Mainboard oder eine Erweiterungskarte Computer-Stromversorgungskabel.

Das Mainboard oder eine Erweiterungskarte setzen voraus, dass die Stromversorgung des Computers:

  • zusätzliche 15 Watt pro zusätzliches Laufwerk unterstützt ;

genug Kabel, um alle Laufwerke mit Strom zu versorgen, hat.

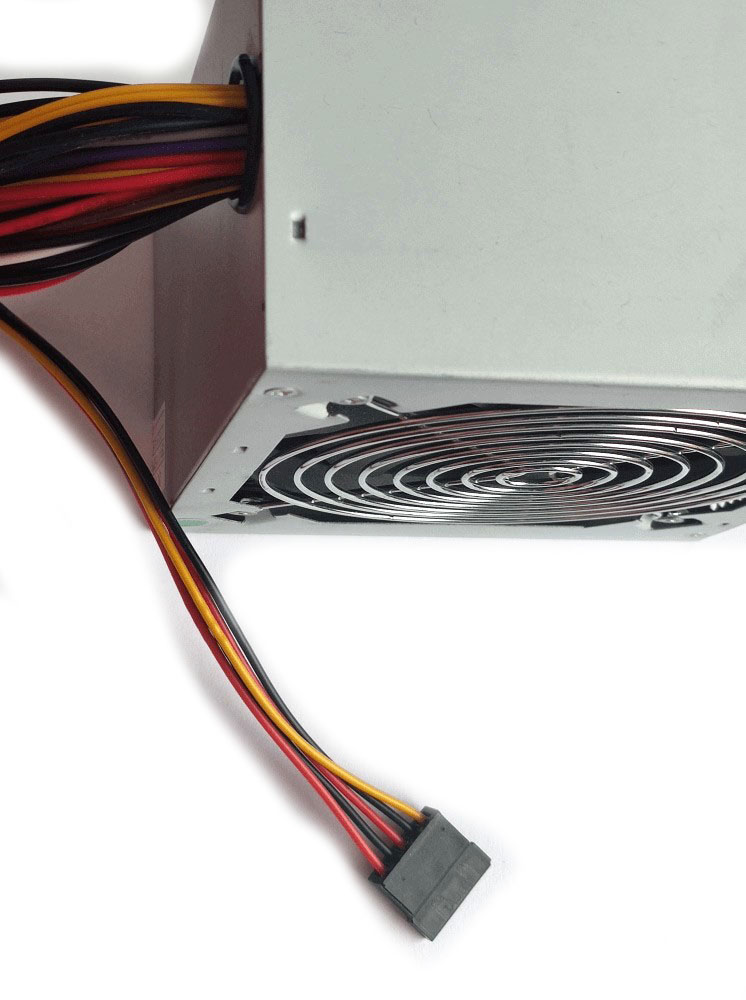

sata and ide power cables

Bild 12. SATA-Stromkabel (links) und IDE-Stromkabel (rechts).

Wenn Sie mehr Stromanschlüsse für ein IDE-Laufwerk benötigen, verwenden Sie Stromverteiler:

ide power cable splitter

Bild 13. IDE-Stromkabelverteiler.

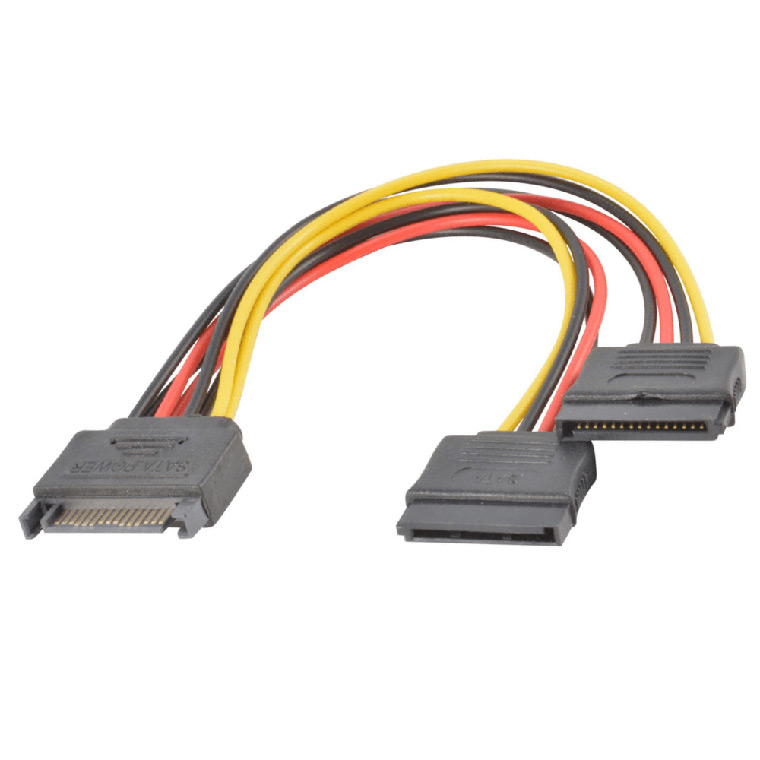

Für zusätzliche SATA-Stromanschlüsse wird es empfohlen, IDE-SATA-Stromadapter/Splitter zu verwenden:

ide to sata power cable splitter

Bild 14. IDE zu SATA Stromkabel-Adapter/Splitter.


Schritt 4. Anschließen der Laufwerke an den Host-PC.

Stellen Sie vor dem Anschließen der Laufwerke sicher, dass sie nicht beschädigt sind. Andernfalls besteht die Gefahr einer dauerhaften Beschädigung der Daten auf dem fehlerhaften Laufwerk oder einer Beschädigung der Hardware-Schnittstelle.

  • Anschließen der Laufwerke an externe Adapter:
    • Verbinden Sie die Datenschnittstelle jedes Laufwerks mit der Datenschnittstelle des Adapters. Die "Schlüssel" des Anschlusses müssen übereinstimmen: Die Schlüsselsteckplätze müssen mit den Schlüsselanschlüssen kombiniert werden.
    • Schließen Sie externe Stromversorgungen an die Laufwerke an; Achten Sie auf die "Schlüssel";
    • Stellen Sie einen ausreichenden Luftstrom sicher, um die Laufwerke zu kühlen. Es wird nicht empfohlen, die Laufwerke aufeinander zu legen oder eine weiche Oberfläche mit guter Wärmeisolation zu verwenden, da dies zu einer Überhitzung der Laufwerke führen kann. Wenn die Laufwerke heiß werden, wird es empfohlen, Luftkühler zu verwenden.
    • Laden Sie externe Stromversorgungen auf. Die Festplatten müssen sich drehen. Warten Sie, bis die Initialisierung der Laufwerke abgeschlossen ist (dies kann ca. 5-10 Sekunden dauern).
    • Schließen Sie Adapter-USB-Kabel an den Host-PC an. Befolgen Sie die Reihenfolge der Laufwerke genau.

Hinweis: Der gesamte Vorgang wird im Video-Tutorial zum Anschließen von SATA-Festplatten mithilfe eines Adapters demonstriert.

  • Anschließen der Laufwerke an das Mainboard/die Erweiterungskarte:
    • Schalten Sie den Computer aus und trennen Sie ihn von der Stromquelle.
    • Öffnen Sie die linke Abdeckung des Computergehäuses (für Tower-Computer);
    • Wenn Sie eine Erweiterungskarte verwenden, installieren Sie diese in einem freien PCI/PCI-Express-Steckplatz. Lesen Sie das Installationshandbuch für die Karte, um weitere Einzelheiten zu erfahren;
    • Schließen Sie die Datenkabel an die IDE/SATA-Erweiterungssteckplätze des Mainboards/der Karte an. Schließen Sie bei Bedarf Stromverteiler/Adapter an.
    • Für IDE-Laufwerke: Vergewissern Sie sich, dass der Jumper des Laufwerks (Abb. 1) auf den Modus "Cable Select" (CS) eingestellt ist. Die Tabelle der gültigen Steckbrückenpositionen finden Sie auf dem Aufkleber des Laufwerks.
    • Schließen Sie Datenkabel an die Laufwerke an. Beim Anschließen von RAID-Laufwerken sollten Sie die richtige Reihenfolge der Laufwerke beibehalten. Um Datenkabel anzuschließen, müssen Sie:
      • Für IDE-Laufwerke: Verbinden Sie das erste Laufwerk als "Master" des ersten IDE-Kanals, das zweite Laufwerk als "Slave" des ersten IDE-Kanals, das dritte Laufwerk als "Master" des zweiten IDE-Kanals usw. ( siehe Beschreibung unter Bild 2). Die Jumperposition "Cable Select" gewährleistet die korrekte Identifizierung der Laufwerke in Abhängigkeit von der Position auf dem Kabel.
      • Für SATA-Laufwerke: Verbinden Sie das erste Laufwerk mit dem ersten freien SATA-Port (z. B. SATA3), das zweite Laufwerk mit dem nächsten freien SATA-Port usw.
      • Achten Sie auf die Schlüsselelemente des Steckers: Die Schlüssellöcher müssen mit den Schlüsselösen übereinstimmen.
    • Schließen Sie die Stromkabel an die Laufwerke an.
    • Stellen Sie einen ausreichenden Luftstrom sicher, um die Laufwerke zu kühlen. Es wird nicht empfohlen, die Laufwerke aufeinander zu legen oder eine weiche Oberfläche mit guter Wärmeisolation zu verwenden, da dies zu einer Überhitzung der Laufwerke führen kann. Wenn die Laufwerke heiß werden, wird es empfohlen, Luftkühler zu verwenden.
    • Schließen Sie den Computer an und starten Sie ihn. Stellen Sie sicher, dass das Betriebssystem booten kann. Andernfalls überarbeiten Sie die BIOS-Konfiguration für die Startgerätesequenz. Lesen Sie das Motherboard-BIOS-Handbuch für Details.

Hinweis: Die allgemeine Vorgehensweise wird in der Videoanleitung zum Anschließen von SATA-Festplatten an das Motherboard eines Computers beschrieben.

Nach der Installation zusätzlicher Treiber für externe Adapter, Erweiterungskarten, Festplatten usw. können Sie mit der logischen Datenwiederherstellung fortfahren, indem Sie die Anweisungen verwenden, die Ihrem speziellen Fall entsprechen.
