Посібник користувача: UFS Explorer Network RAID

Зміст:

1. Основи

1.1 Огляд

UFS Explorer Network RAID був розроблений для задоволення навіть найскладніших вимог як домашніх користувачів, так і технічних фахівців, які займаються різними завданнями відновлення даних, пов'язаними з RAID. Завдяки різноманітним методам програмного забезпечення та можливості розподіленого відновлення даних по локальній мережі, програма відновлює втрачені файли з безлічі носіїв даних на локальному або віддаленому комп'ютері. віртуальні диски, а також різні файлові системи. У той же час у відповідь на багатий ринок операційних систем з'являються програмні релізи для Windows, Linux і macOS. Додаток буде працювати як з настільними, так і з мобільними, розподіленими та централізованими, реальними та віртуальними середовищами.

З великою кількістю інструментів і функцій, організованих в одне ефективне програмне забезпечення, це додаток стане незамінним помічником як домашніх користувачів, так і фахівців в області відновлення даних.

1.2 Характеристики та вимоги

Підтримувані операційні системи:

  • Microsoft Windows ®: починаючи з Windows ® XP з пакетом оновлень 3 та пізніших версій;
  • Apple macOS: всі версії починаються з 10.7;
  • Linux: Debian Linux 6.0 (або сумісний) і вище.

Мінімальна конфігурація:

  • Будь-яка з підтримуваних операційних систем
  • Щонайменше 20 Мб вільного місця на диску для виконуваних програмних файлів
  • Принаймні 1 Гб оперативної пам'яті
  • Версія програмного забезпечення Linux може працювати з більшості сучасних дисків Linux Live

Рекомендована конфігурація:

  • 64-розрядна версія будь-якої з підтримуваних операційних систем
  • Більше 1 Гб вільного місця на диску для програми і тимчасових файлів
  • Щонайменше 4 ГБ оперативної пам'яті і ЦП з 4 логічними ядрами для паралельної обробки даних
  • Стандартний веб-браузер

Підтримувані архітектури головного комп'ютера:

  • Архітектура Intel, 32-розрядний (IA-32, x86) - для всіх операційних систем;
  • AMD64 (x86-64) - для всіх операційних систем.

Підтримувані файлові системи для відновлення

  • NTFS: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів, відновлення після форматування та відновлення після пошкодження файлової системи.
  • FAT / FAT32: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення видалених файлів, відновлення після форматування та відновлення після пошкодження файлової системи.
  • SGI XFS: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів, відновлення після форматування та відновлення після пошкодження файлової системи. Підтримка пристроїв NAS і користувацьких серверів.
  • Apple HFS +: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів * і відновлення після пошкодження файлової системи.
  • Apple APFS: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів і відновлення після пошкодження файлової системи.
  • Linux JFS (JFS2): повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів, відновлення після форматування та відновлення після пошкодження файлової системи.
  • Ext2-Ext4: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів *, відновлення після пошкодження файлової системи. Підтримка як NAS, так і користувальницьких серверів.
  • ReiserFS: повна підтримка: доступ до даних, пошук втрачених розділів, відновлення RAID, відновлення видалених файлів, відновлення після форматування та відновлення після пошкодження файлової системи.
  • UFS / UFS2, Adaptec UFS: доступ до даних, пошук втрачених розділів, відновлення RAID як для мало-кінцевих, так і для big-endian варіантів. Відновлення після пошкодження файлової системи. Дуже обмежена підтримка відновлення видалених даних.
  • Sun ZFS: доступ до даних і підтримка відновлення даних від простого і смугового ZPOOL, обмежена підтримка відновлення втрачених даних. Підтримка RAID-Z (RAID-Z2, RAID-Z3).
  • HFS: застаріла файлова система Apple підтримується тільки в режимі доступу до даних (копіювання файлів і папок з файлової системи HFS).
  • Btrfs: доступ до даних і відновлення RAID; підтримка harware RAID, madadm RAID, RAID, керований Btrfs.

Підтримка RAID:

  • Підтримуються найпопулярніші стандартні шаблони RAID для RAID 0, RAID 1E, RAID 3, RAID 5, RAID 6, RAID 7 тощо.
  • Підтримка RAID-на-RAID: RAID 10, RAID 50, RAID 60, RAID 50E тощо.
  • Підтримка користувацьких макетів RAID за допомогою мови визначення RAID або RIM Time VIM.
  • Підтримка Synology HybridRAID.
  • Автоматична реконструкція розгорнутих томів: mdadm, LVM, Apple Software RAID, Intel Matrix, динамічні диски Windows, MS Storage Spaces

1.3 Особливості

  • Відновлення даних на основі локальної мережі з пристроїв, підключених до іншого віддаленого ПК
  • Збірка RAID з дисків, приєднаних до різних комп'ютерів
  • Ефективний інструментарій для роботи з RAID різної складності
  • Миттєва реконструкція макета RAID
  • Підтримка більшості стандартних, вкладених і визначених користувачем шаблонів RAID
  • Розпізнавання та складання натягнутого обсягу
  • Не менш ефективне відновлення даних з лінійних сховищ
  • Підтримка широкого спектру файлових систем
  • Можливість роботи з образами дисків і віртуальними дисками
  • Швидка оцінка стану файлової системи
  • Негайний доступ до даних послідовних файлових систем
  • Автоматичне визначення і ручне визначення втрачених розділів
  • Фільтрація результатів відновлення за спеціальними критеріями
  • Збереження результатів сканування для подальших переглядів
  • Створення образів диска на місці
  • Зручний інтерфейс з корисними порадами та підказками

Установка

UFS Explorer резервного копіювання та аварійного відновлення CD

2.1 Налаштування

Сторінка завантаження програмного забезпечення знаходиться за адресою: ufsexplorer.com/ufs-explorer-network-raid. Ця сторінка також містить посилання на інформацію про оновлення програмного забезпечення, технічні деталі, включаючи специфікації програми.

Щоб встановити нову копію програми або оновити застосунок, виконайте дії по установці нового програмного забезпечення. Якщо Ви бажаєте здійснити перехід зі старішої версії програми, немає потреби видаляти стару утиліту. Втім, повернення до попередньої версії програмного забезпечення вимагає деінсталяції новішої версії. Інші редакції UFS Explorer можна встановлювати одночасно із UFS Explorer Network RAID.

Для користувачів Windows

Ви можете інсталювати програмне забезпечення на Windows XP з пакетом оновлень 3 і на всі більш пізні версії операційної системи Windows. Також можна запустити програмне забезпечення на старих версіях Windows, починаючи з Windows NT 4 з Service Pack 6, тоді як інсталяція програмного забезпечення на Windows 95/98 / МЕ взагалі не підтримується. Щоб встановити програмне забезпечення, просто завантажте виконуваний файл інсталятора програмного забезпечення та запустіть його.

Попередження: ніколи не завантажуйте та не встановлюйте програмне забезпечення на диск, що містить втрачені дані, які ви збираєтеся відновити. Це може призвести до його постійного пошкодження або втрати. Якщо дані було втрачено з несистемного розділу, рекомендується завантажити та встановити програмне забезпечення на системному розділі. Якщо дані було втрачено з системного розділу, рекомендується негайно вимкнути комп'ютер і завантажити його за допомогою компакт-диска UFS Explorer Backup and Emergency Recovery .

Після запуску процесу встановлення вам буде запропоновано вибрати мову інтерфейсу користувача, який буде використовуватися як мова як програмного забезпечення, так і посібника користувача. Якщо програмне забезпечення оновлено з попередньої версії, інсталятор автоматично вибере попередні мовні налаштування. Після цього інсталятор покаже вам ліцензійну угоду кінцевого користувача (EULA) для прийняття. Ви зможете продовжити процедуру встановлення лише після прийняття ліцензійної угоди. На наступному кроці програмне забезпечення запитає цільову папку, до якої буде встановлено програму. У разі оновлення програмного забезпечення з попередньої версії, папка попередньої версії програмного забезпечення буде встановлена ​​як папка установки за замовчуванням.

Потім інсталятор запитає ім'я для групи продуктів у меню "Пуск"(стандартне ім'я – "Data Recovery"). На цьому етапі інсталятор закінчує збір необхідної інформації і запускає процес встановлення. Після завершення ви зможете запустити програмне забезпечення з останнього вікна майстра інсталяції програмного забезпечення. Відкрити застосунок також можна за допомогою ярлика в меню "Пуск" ("Усі програми", далі група програм (стандартне ім'я – "Data Recovery").

Для користувачів macOS

Завантажте стислий файл DMG-зображення з веб-сайту програмного забезпечення та відкрийте його за допомогою Finder. Як варіант, ви можете скопіювати програмне забезпечення до папки "Програми".

Попередження: ніколи не завантажуйте та не встановлюйте програмне забезпечення на диск, що містить втрачені дані, які ви збираєтеся відновити. Це може призвести до його постійного пошкодження або втрати. Якщо дані було втрачено з несистемного розділу, рекомендується завантажити та встановити програмне забезпечення на системному розділі. Якщо дані було втрачено з системного розділу, рекомендується негайно вимкнути комп'ютер і завантажити його за допомогою компакт-диска UFS Explorer Backup and Emergency Recovery .

Для користувачів Linux

Завантажте бінарний архів програмного забезпечення з веб-сайту (наприклад, в папку "Downloads") і витягніть його вміст. Відкрийте папку в програмі Terminal і відкрийте папку із двійковими файлами за допомогою команди "cd" (наприклад, "cd ~/Downloads"). Запустіть сценарій "install" як локальний адміністратор (наприклад, "sudo ./*.install" або "su root -c ./*.install", де "*.install" є ім’ям файлу інсталяції – "ufs-explorer-net.install" для UFS Explorer Network RAID).

Попередження: ніколи не завантажуйте та не встановлюйте програмне забезпечення на диск, що містить втрачені дані, які ви збираєтеся відновити. Це може призвести до його постійного пошкодження або втрати. Якщо дані було втрачено з несистемного розділу, рекомендується завантажити та встановити програмне забезпечення на системному розділі. Якщо дані було втрачено з системного розділу, рекомендується негайно вимкнути комп'ютер і завантажити його за допомогою компакт-диска UFS Explorer Backup and Emergency Recovery .

Щоб запустити програмне забезпечення, можна скористатися ярликом у головному меню Window Manager (у розділі "Системні утиліти"). Якщо ви збираєтеся запускати програмне забезпечення як місцевого адміністратора, ви можете ввести програму

У GNOME:

натисніть Alt + F2 для виклику діалогового вікна "Запуск програми";

введіть "bash -c "xhost +local: && sudo \"/usr/lib/ufs-explorer/ufs-explorer-net\""".

У терміналі

введіть "sudo /usr/lib/ufs-explorer/ufs-explorer-net" або "su root -c /usr/lib/ufs-explorer/ufs-explorer-net".

2.2 Активація

Активація програми означає придбання ліцензії на повну версію програмного забезпечення та його реєстрацію. Для отримання додаткової інформації щодо різниці між версією пробної версії та повної версією перейдіть до розділу 2 Інформація про ліцензування. Ви можете вибрати один з трьох типів ліцензій, залежно від мети використання програмного забезпечення: доступні особисті, корпоративні та комерційні ліцензії, кожна з яких має особливі умови використання продукту. Придбавши ліцензію, ви отримаєте послідовність символів, яка буде надіслана на адресу електронної пошти, вказану у формі покупки.

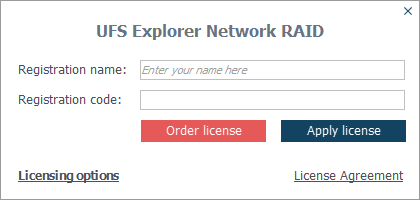

Після цього вам слід запустити програму (якщо її ще не було запущено) і натиснути кнопку "Активація програмного забезпечення та ліцензія" у верхньому правому куті інтерфейсу.

Скріншот UFS Explorer Network RAID

Вставте отриману послідовність символів в поле «Реєстраційний код» і заповніть поле «Ім'я реєстрації», яке повинно збігатися з назвою, вказаним покупцем в платіжному документі.

Після подання дійсних даних програмне забезпечення має перейти в режим "Зареєстровано" і негайно видалити обмеження випробування.

Якщо у вас виникли проблеми з активацією програмного забезпечення:

  • переконайтеся, що ви використовуєте правильну версію програмного забезпечення та видання;
  • переконайтеся, що платформа операційної системи дійсна для реєстрації (різні платформи ОС вимагають різних ліцензій на програмне забезпечення);
  • переконайтеся, що реєстраційний код копіюється, як описано вище.

2.3 Оновлення

Сама програма може повідомити вас про наявність оновленої версії, яка буде завантажена і встановлена ​​після натискання кнопки "Встановити". Ви також можете відвідати веб-сторінку sysdevlabs.com/uk/store, завантажити оновлений інсталяційний пакет необхідного програмного забезпечення та просто запустити його, як описано в розділі Налаштування. Вам не потрібно буде повторно вводити реєстраційний код, якщо він є, як його пам'ятає програма. Якщо ваша версія програмного забезпечення актуальна, менеджер установки покаже відповідне повідомлення.

2.4 Деінсталяція

Якщо програмне забезпечення більше не потрібне і Ви бажаєте його видалити, виконайте дії, описані нижче.

2.4.1 Для Windows

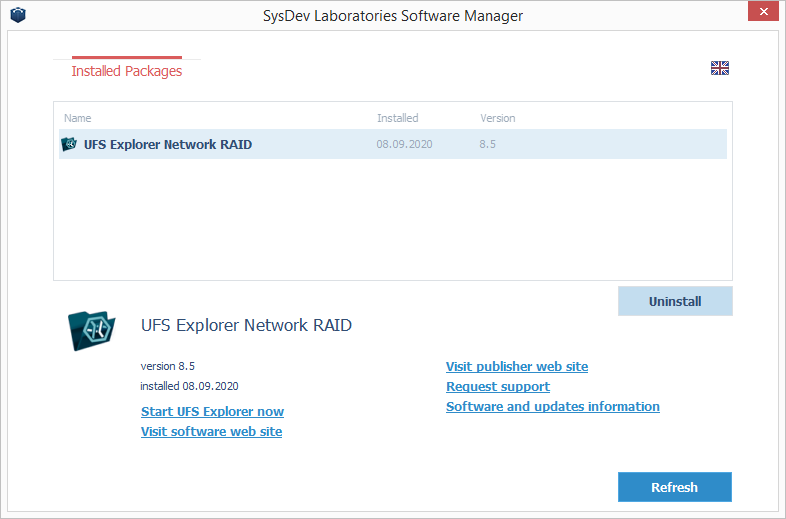

Користувачі Windows можуть видалити програму за допомогою стандартної функції в операційній системі. Для цього відкрийте Панель керування, перейдіть в категорію "Програми" і виберіть пункт "Програми та засоби". Як варіант, можна також відкрити Провідник і ввести "Панель керування\Програми\Програми та засоби" в адресному рядку. Ім'я програми для видалення – "UFS Explorer Network RAID".

Скриншот Деінсталяція

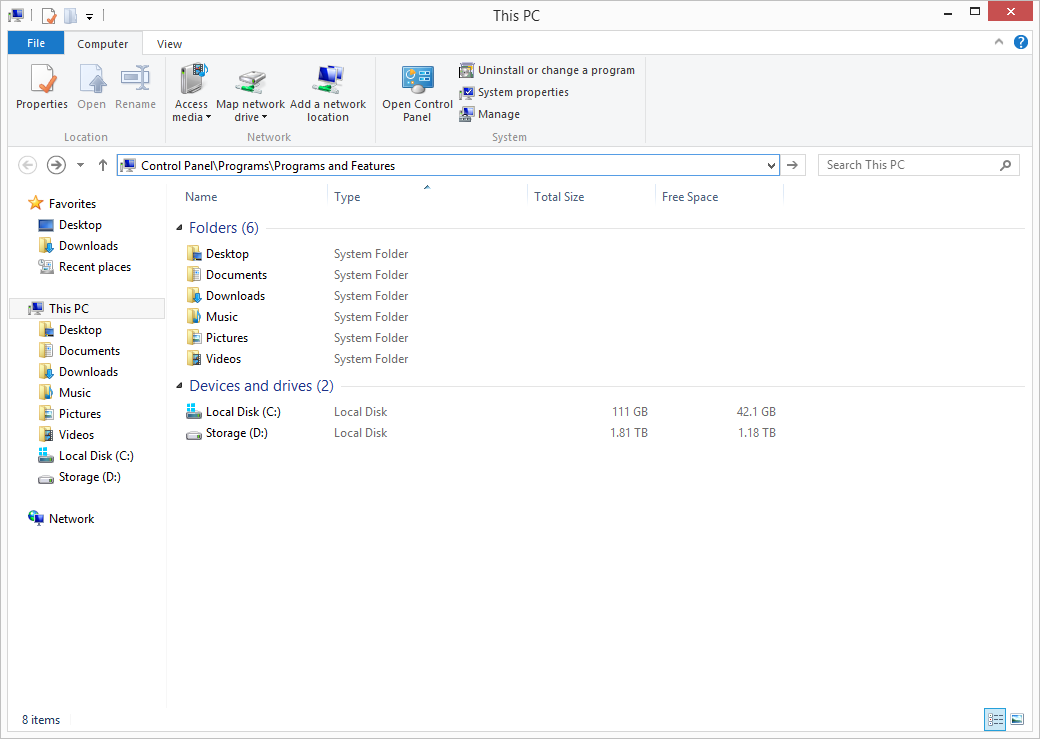

Ще один спосіб видалити програмне забезпечення – скористатися системою управління пакетами "Software Packages management". Для її запуску відкрийте меню "Пуск", перейдіть в розділ "Всі програми" і виберіть групу програм (стандартне ім'я – "SysDev Laboratories"). Запустіть утиліту, використовуючи її ярлик, і видаліть необхідну програму.

Скриншот Деінсталяція

2.4.2 Для macOS

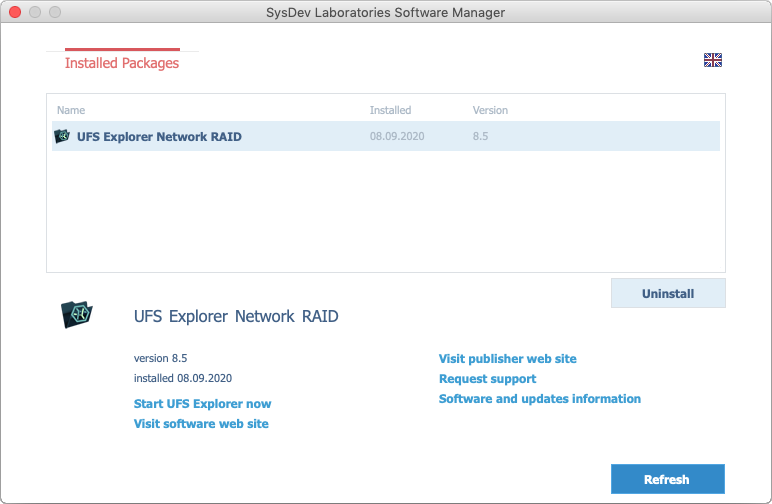

Користувачі macOS можуть видаляти програми через "SDL Software Manager". Щоб запустити його, відкрийте Finder, перейдіть в папку "Програми" (гарячі клавіші "⇧Shift + ⌘ Cmd + A") і знайдіть "SDL Software Manager". Запустіть утиліту і видаліть необхідну програму.

Скриншот Деінсталяція

Інший спосіб видалити програмне забезпечення – відкрити Finder, знайти його в папці "Програми" і перетягнути в Смітник або обрати опцію "Перемістити в смітник".

2.4.3 Для Linux

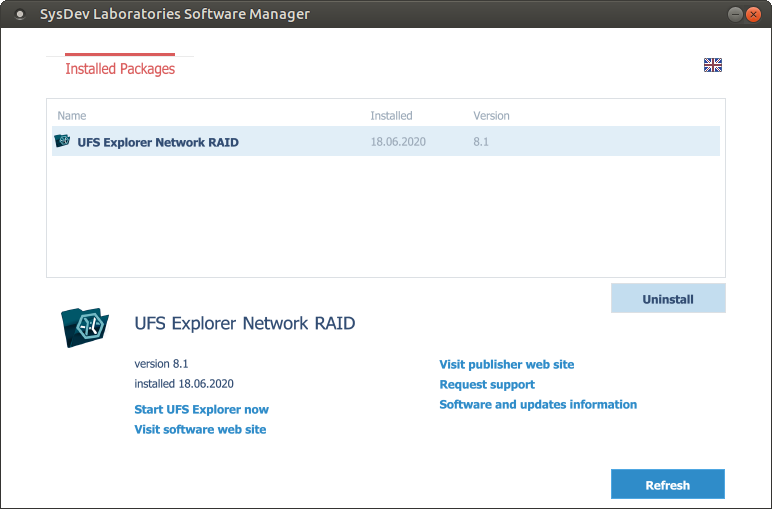

Користувачі Linux можуть видалити програму за допомогою диспетчера програмного забезпечення SDL Software Manager. Просто запустіть утиліту від імені адміністратора і видаліть необхідну програму.

Скриншот Деінсталяція

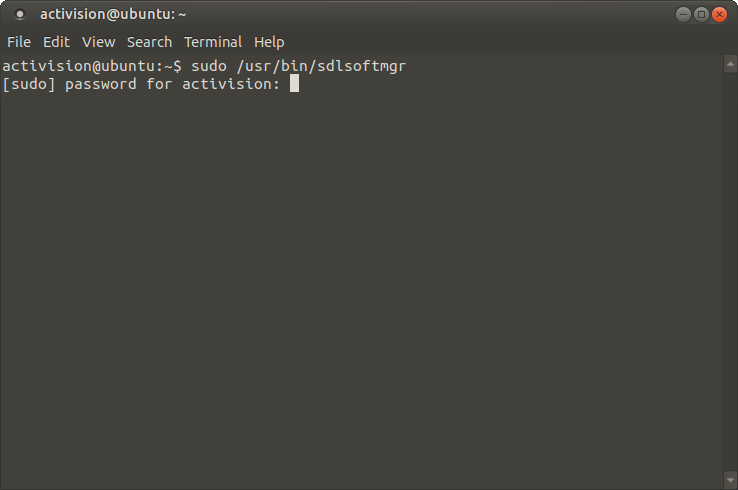

Для цього відкрийте Термінал і введіть "sudo /usr/bin/sdlsoftmgr" або "su root -c /usr/bin/sdlsoftmgr").

Скриншот Деінсталяція

3. Використання UFS Explorer Network RAID

3.1 Вступ

Як уже згадувалося в розділах 1.1 Огляд і 1.3 Особливості, це додаток є ефективним інструментом відновлення даних, призначеним для використання як домашніми користувачами, так і фахівцями в цій області для відновлення файлів, втрачених з RAID та інших пристроїв через випадкове видалення, форматування, файл пошкодження системи після збоїв апаратного або програмного забезпечення тощо. У цьому розділі описані та проілюстровані приклади особливості використання програмного забезпечення. Якщо у Вас виникли запитання стосовно виконання певних процедур, зверніться до розділу Додаток, щоб перевірити, чи на це питання вже є відповідь.

3.2 Налаштування програмного забезпечення

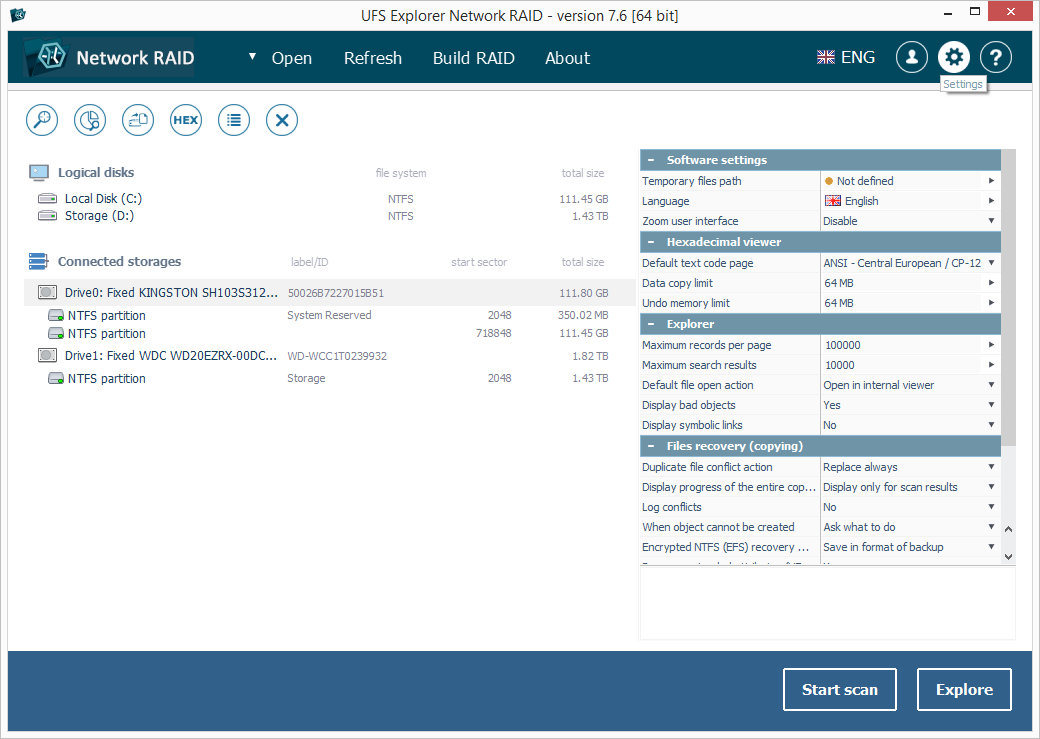

Відразу після запуску програма готова до використання з найбільш оптимальними налаштуваннями за замовчуванням. Однак користувач може змінити ці налаштування для більш ефективного використання програмного забезпечення в області "Налаштування", відкритої кнопкою "Налаштування" у верхньому правому куті інтерфейсу.

Скріншот UFS Explorer Network RAID

Кожне значення можна змінити, натиснувши кнопку "Змінити значення" біля нього. Всі визначені параметри будуть збережені у відповідній теці профілю користувача в спеціальному файлі "ufsx". Програмне забезпечення не зберігатиме жодних даних до реєстру операційних систем або файлів конфігурації (за винятком інформації про видалення, якщо це можливо).

3.2.1 Шлях тимчасових файлів

Цей параметр визначає цільову папку для інструмента "Перегляд" у Провіднику. Програма збереже всі тимчасові файли до цієї папки. Більш детальну інформацію можна знайти в описі Провідника. Зміни будуть застосовані негайно.

3.2.2 Мова

Цей параметр дозволяє змінювати мову інтерфейсу користувача. Щоб зміни набули чинності, програмне забезпечення слід перезапустити.

3.2.3. Zoom інтерфейс користувача

Це налаштування дозволяє збільшити масштаб інтерфейсу користувача, щоб адаптувати його до екранів з високою роздільною здатністю. Щоб зміни набули чинності, програмне забезпечення слід перезапустити.

3.2.4. Шістнадцятковий переглядач

Параметри, включені до цього розділу, визначають кодування за замовчуванням, в якому відображається символічне байтове представлення в Шістнадцятковому переглядачі і максимальне число байтів, скопійоване через системний буфер.

3.2.5 Провідник

Налаштування, доступні в цьому розділі, встановлюють максимальну кількість об'єктів, представлених на одній "сторінці" Провідника, і максимальну кількість результатів пошуку, що повертаються однією операцією пошуку. Більш низькі значення заощадять пам'ять і збільшують швидкість, тоді як більш високі значення дозволять маніпулювати більше об'єктами. Рекомендовані значення можна знайти у розділі підказок: щоб побачити їх, виберіть заголовок відповідного поля. Зміни будуть застосовані до всіх наступних пов'язаних операцій. Крім того, для інструменту "Перегляд" можна налаштувати дію за замовчуванням: дії включають відкриття у внутрішньому переглядачі або копіювання файлу до папки тимчасових файлів і запуск його за допомогою пов'язаного за умовчанням програми.

3.2.6 Відновлення файлів (копіювання)

Цей розділ містить всі необхідні параметри, пов'язані з процесом копіювання відновлених файлів: дію за умовчанням у разі наявності дублікатів файлів, чи будуть конфлікти зареєстровані програмним забезпеченням, чи відображається хід процесу копіювання файлів, що буде зроблено, якщо файл або папку не можна створити у вказаному місці розташування і чи будуть відновлені розширені атрибути (для HFS +).

3.2.7 За замовчуванням RAID

Цей розділ містить налаштування щодо зчитування та збирання наборів RAID: чи буде програмне забезпечення виявляти доданий RAID і намагатиметься автоматично збирати відомі конфігурації, оновлювати неповний RAID, якщо виявлено відсутню складову або спробувати прочитати RAID асинхронно, коли це можливо.

3.3 Операції

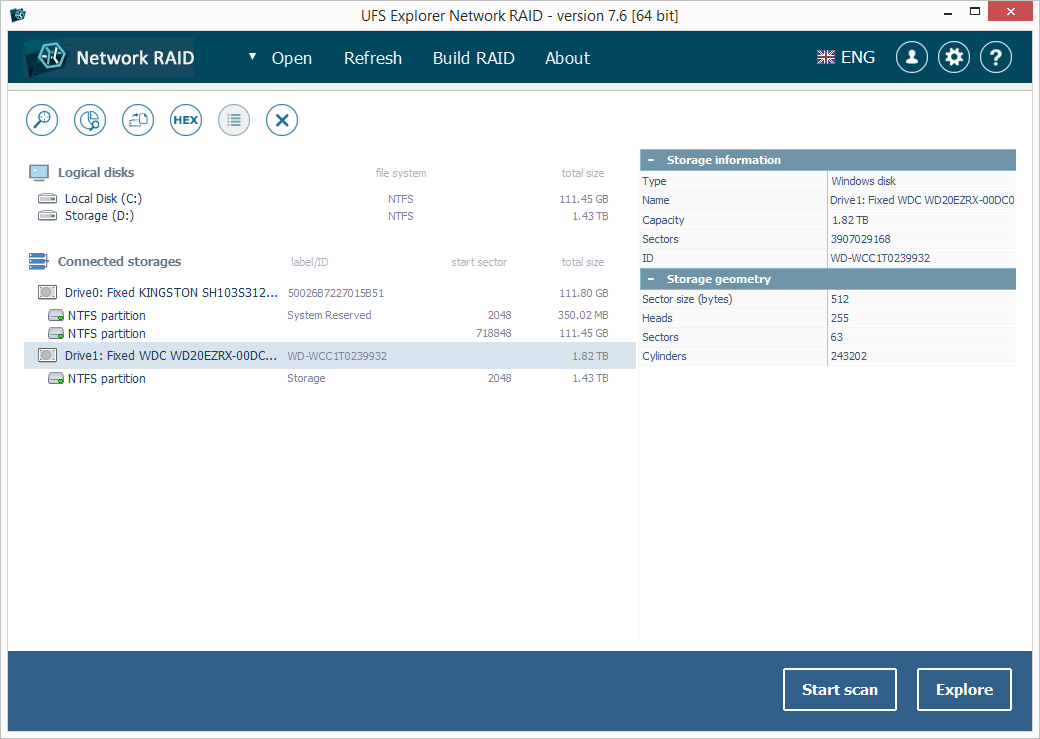

При запуску відображається головне вікно програми, яке включає в себе головне меню (знайдене вгорі), дерево навігації сховищ (панель з лівого боку інтерфейсу) і робочу область (головна область програми розташована праворуч). За замовчуванням робоче середовище покаже панель "Властивості сховища", яка містить різноманітну інформацію про підключені сховища: для фізичних дисків - тип, ім'я, ємність, кількість секторів, ідентифікатор, геометрія зберігання, для логічних дисків - початок / кінець, номер секцій, потужностей і різних властивостей файлової системи і додаткових розпізнаних технологій на додаток до вищезазначеної інформації про фізичну пам'ять, якій вона належить. Ця панель також можна відкрити за допомогою інструмента "Показати властивості" на панелі інструментів над деревом навігації або в контекстному меню зберігання.

Скріншот UFS Explorer Network RAID

Щоб отримати доступ до вмісту сховища, активуйте необхідний розділ диска в дереві навігації зі сховищами або виберіть "Дослідити вміст цього розділу" у контекстному меню. Використовуючи навігацію в стилі Провідника, можна перейти до певної папки, знайти та вибрати необхідні файли за допомогою інструмента "Визначити виділення" та зберегти їх за допомогою інструмента "Зберегти (відновити)" на панелі інструментів або за допомогою пункту "Зберегти цей об'єкт". пункт контекстного меню для кожного з файлів / папок.

Будь-який файл можна також "відкрити" після його активації за допомогою клавіатури або миші. Це або скопіює файл у папку, визначену як "Тимчасові файли шляху", і відкриється встановленою асоційованою програмою або відкривається у внутрішньому переглядачі залежно від параметрів, зазначених у налаштуваннях програмного забезпечення.

Дерево включає в себе два великі контейнери: "Логічні диски", в яких зберігаються всі доступні логічні томи та "Підключені сховища", у яких перераховані всі підключені фізичні пристрої, образи дисків, RAID-сховища та відкладені томи.

Операції зберігання

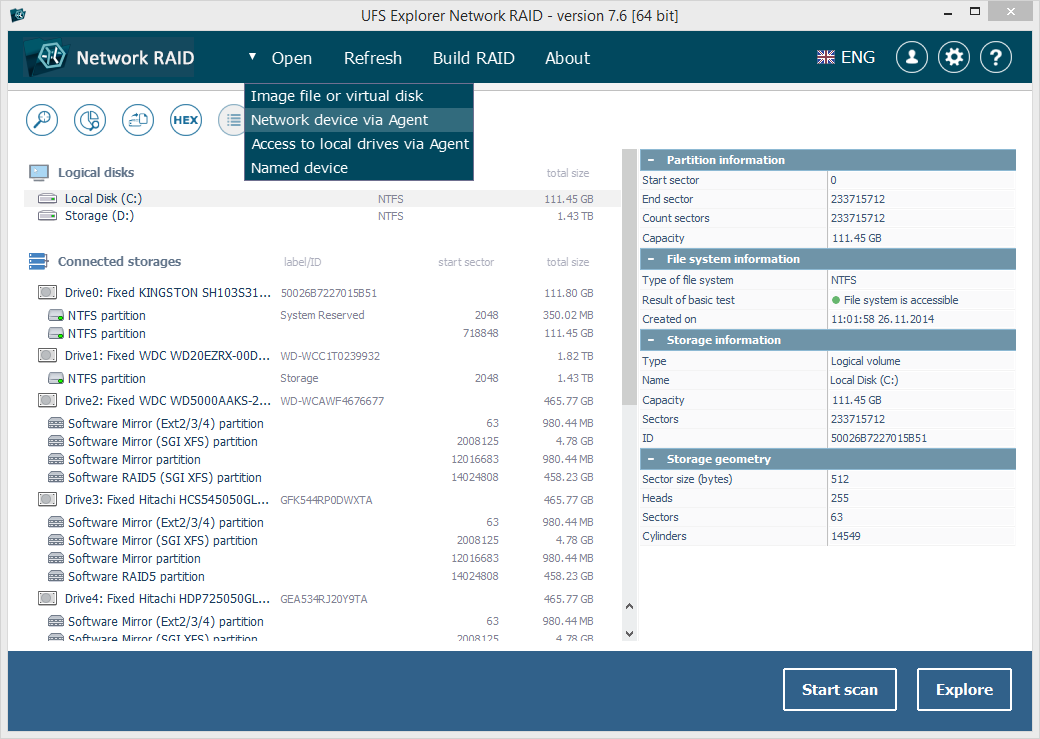

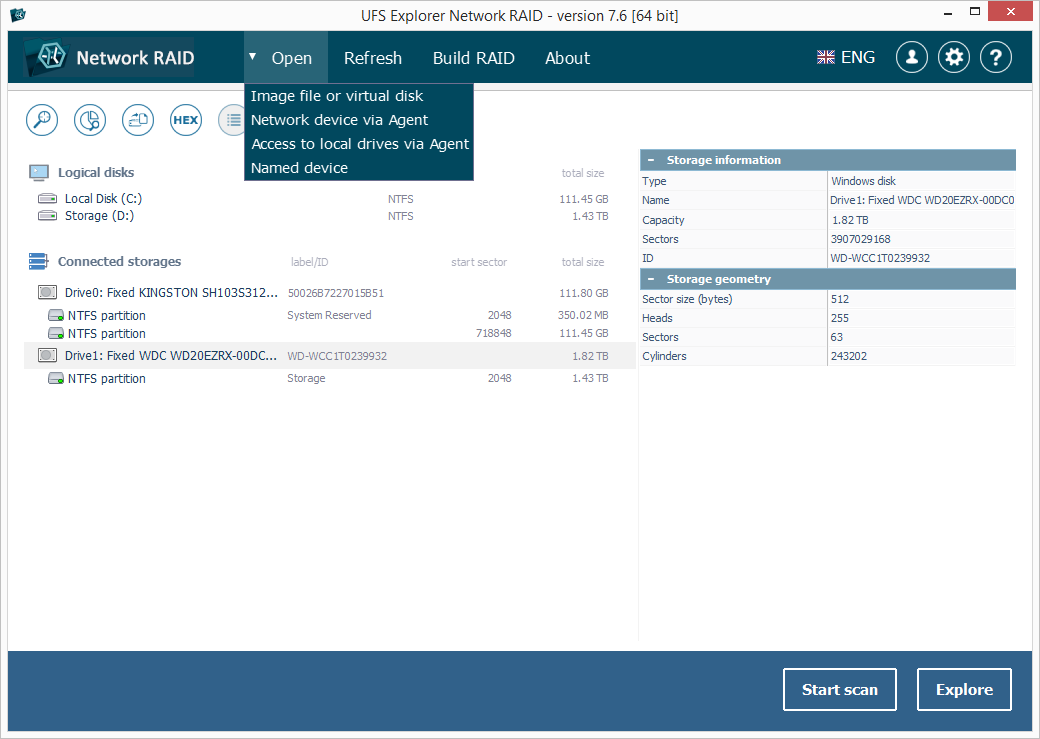

Пункт "Відкрити" в головному меню містить чотири підпункти, за допомогою яких можна вручну відкрити образ диска або віртуальний диск, блокове пристрій, вказавши його повний шлях, встановити з'єднання між головним ПК і віддаленим, підключеним по локальній мережі і доступ до своїх дисків для розподіленого відновлення даних.

Скріншот UFS Explorer Network RAID

Підменю "Образ диска або віртуальний диск" дозволяє відкрити будь-який підтримуваний образ диска або файл віртуального диска. Крім того, він також може бути використаний для відкриття раніше збереженої конфігурації RAID і файлів віртуальних зображень програмного забезпечення для виконання (* .vim-files).

Підпункт "Названий пристрій" дозволяє відкрити фізичне сховище, вказавши його специфічну для ОС назву пристрою. У Microsoft Windows можна відкрити том, надавши його точку монтування (наприклад, "E:"). Для доступу до фізичних дисків необхідно запустити програмне забезпечення як місцевого адміністратора.

Підпункт "Доступ до локальних дисків через агента" дозволяє відкрити вікно "Мережевий агент" в UFS Exlplorer, запущеному на віддаленому комп'ютері, і зробити цей комп'ютер доступним для програми через локальну мережу.

Підпункт "Мережевий пристрій через агента" дозволяє відкрити пам'ять, прикріплену до віддаленого комп'ютера в UFS Exlplorer, запущеному на головному комп'ютері за допомогою мережевого агента.

Зберігання, відкриті в UFS Explorer, можна закрити і видалити зі списку за допомогою інструмента "Закрити сховище" на панелі інструментів над деревом навігації сховищ або за допомогою пункту "Закрити це сховище" з контекстного меню зберігання.

Пункт "Refresh" з головного меню скидає дерево прикріплених сховищ: список доданих сховищ оновлюється і включатиме всі виявлені сховища, навіть ті, які були раніше закриті (за винятком закритих образів дисків і вручну зібраних RAID).

Контекстна панель інструментів для диска містить інструменти для пошуку втрачених даних, завантаження збереженого результату сканування, визначення втрачених розділів і дозволяє зберегти вміст диска до файлу зображення або переглянути його шістнадцятковий вміст.

Доступ до локальних дисків віддаленого ПК

Щоб відкрити пам'ять, приєднану до віддаленого комп'ютера, підключеного до головного комп'ютера через локальну мережу, перш за все, запустіть UFS Explorer на віддаленому комп'ютері і зробіть його доступним по мережі. Для цього виберіть пункт "Доступ до локальних дисків через агента" пункту головного меню "Відкрити".

Скріншот UFS Explorer Network RAID

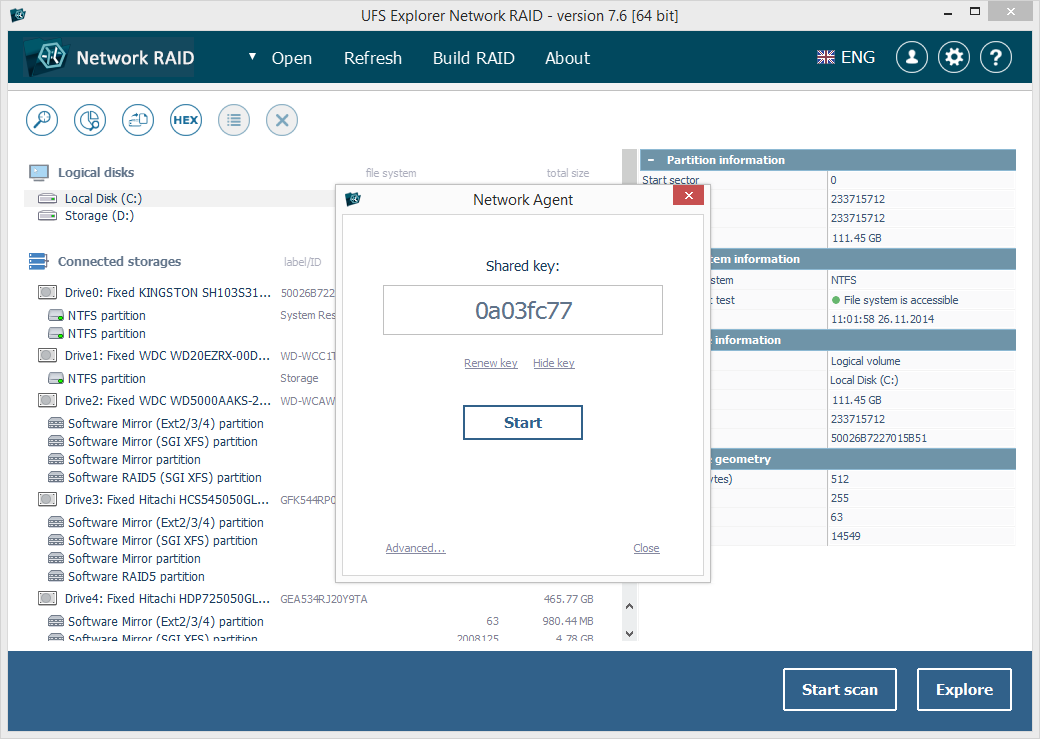

Ця опція відкриє нове вікно з агентом мережі. Зверніть увагу на наданий "Спільний ключ" і натисніть кнопку "Пуск".

Скріншот UFS Explorer Network RAID

Після цього запустіть UFS Explorer на головному комп'ютері. Виберіть пункт меню "Мережевий пристрій через агента".

Скріншот UFS Explorer Network RAID

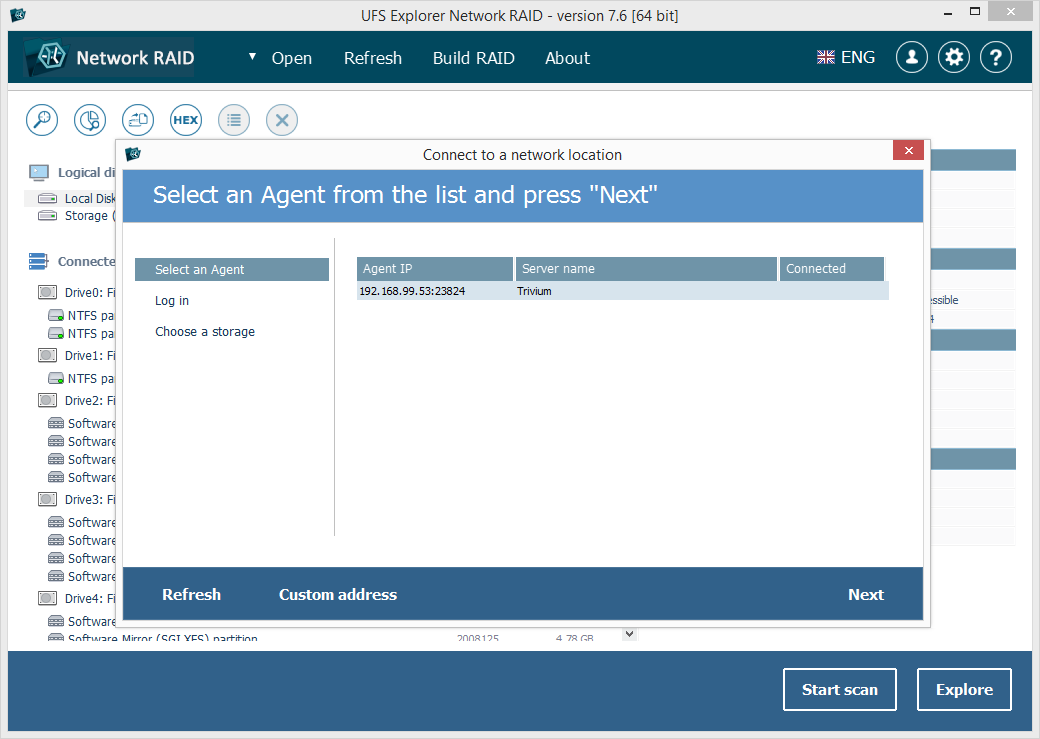

У агенті мережі виберіть необхідний віддалений комп'ютер за його назвою або IP-адресою та натисніть "Далі".

Скріншот UFS Explorer Network RAID

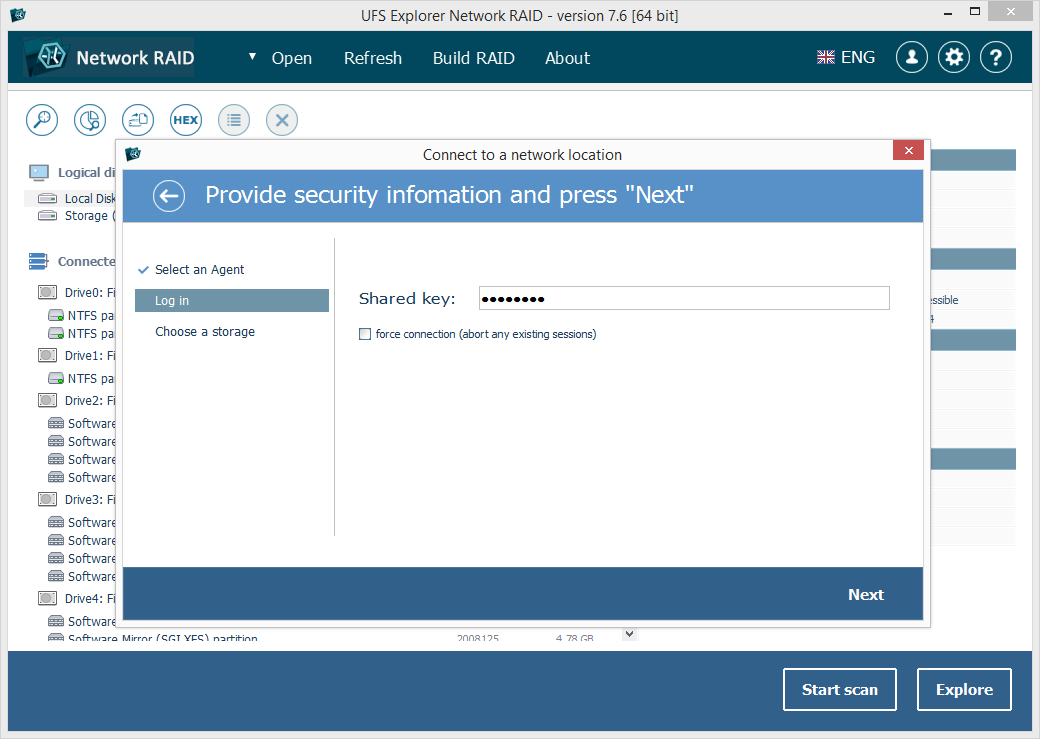

Введіть "Спільний ключ", який ви записали на попередньому кроці, і натисніть "Далі".

Скріншот UFS Explorer Network RAID

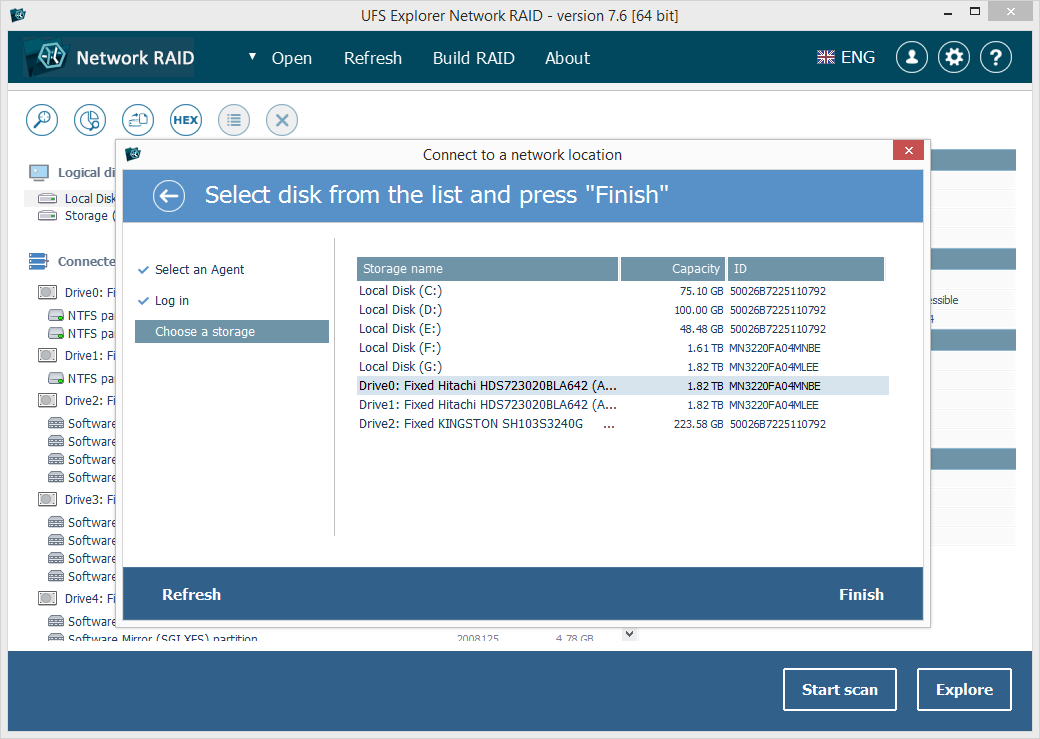

Виберіть фізичне сховище, з яким ви збираєтеся працювати, і натисніть "Завершити".

Скріншот UFS Explorer Network RAID

Цю процедуру слід повторити для кожного нового приводу.

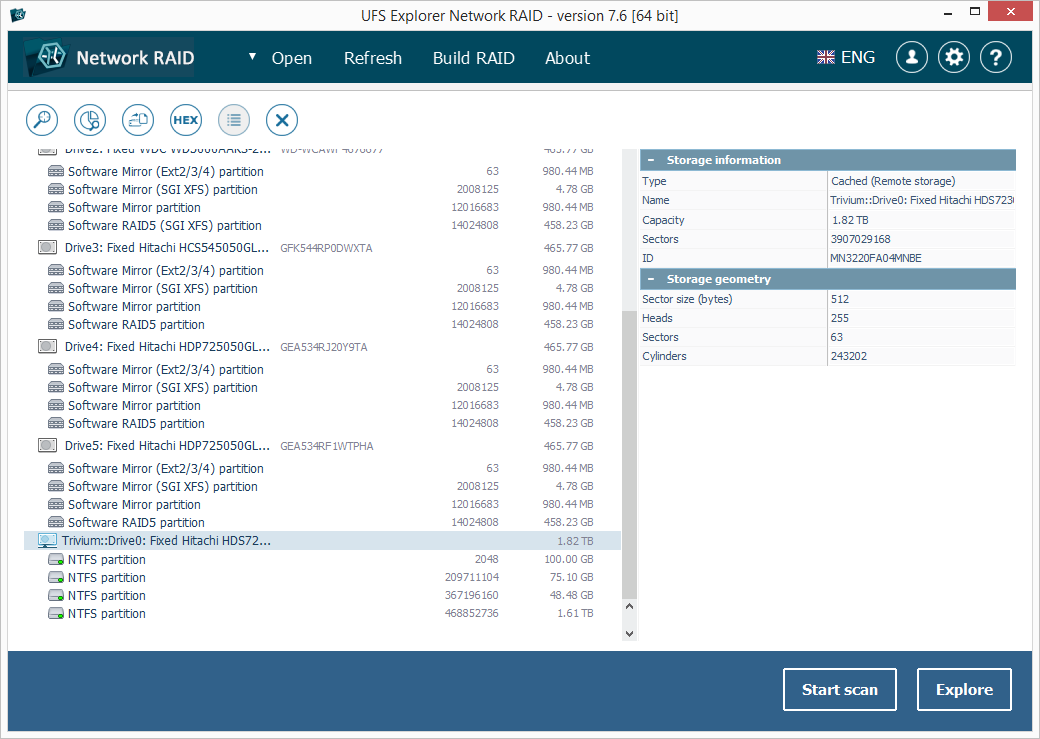

Відкриті сховища миттєво з'являться в навігаційному дереві сховищ UFS Explorer і можуть маніпулювати так само, як і будь-який локальний диск.

Скріншот UFS Explorer Network RAID

Розділи диска

Один фізичний диск може бути розділений на декілька. Метою цього підрозділу є ізоляція даних (від інших даних або ОС), інсталяція різних операційних систем на одному фізичному диску і т.д.

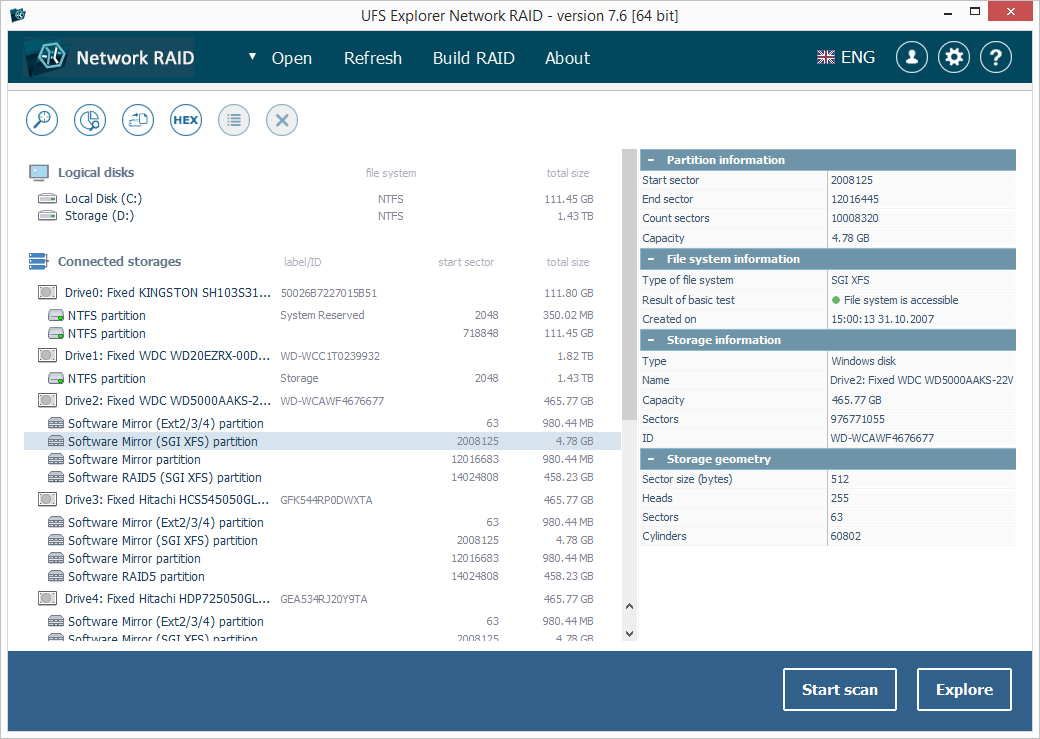

Програмне забезпечення покаже розділи диска під відповідним елементом "диск" (у тому числі з невідомими або непідтримуваними файловими системами). Назва розділу відображає тип файлової системи, застосований на ній, або реалізовану технологію зберігання. Початковий сектор і загальний розмір визначаються поряд з кожним розділом диска. Докладніше про розділ можна знайти на вкладці властивостей пам'яті.

Скріншот UFS Explorer Network RAID

Піктограма файлової системи покаже її стан: зелений значок означає, що доступ до файлової системи можливий, жовтий може сигналізувати про проблеми, червоний означає, що є проблеми, а сірий означає, що файлова система не може бути розпізнана. Значок замка означає, що гучність зашифрована, а застосовані додаткові технології зберігання також мають спеціальні значки.

Програмне забезпечення не відображає жодної інформації про точку монтування файлової системи. Наприклад, диск "C:" може відображатися просто як розділ NTFS конкретного.

Об'єм може бути ідентифікований за допомогою диска, до якого він належить, розміру, типу або файлової системи, а також вмістом файлів / папок.

Після активації розділу програма відкриває свою файлову систему в Провіднику.

Створення образу диска

Якщо диск, схоже, має дефекти, настійно рекомендується створити його зображення і здійснити подальше відновлення даних за допомогою цього файлу образу диска.

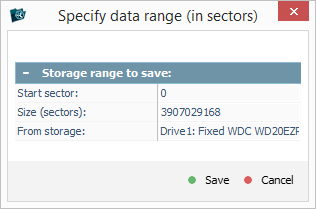

UFS Explorer дозволяє створювати файл образів біта до біта пам'яті за допомогою спеціального інструменту з панелі інструментів, розташованої над деревом навігації сховищ або у пункті контекстного меню. Для цього оберіть потрібний диск і виберіть інструмент "Резервне копіювання даних" або клацніть лівою кнопкою миші на сховищі та виберіть пункт "Зберегти вміст до файлу зображення". Інструмент дозволяє зберігати частковий образ диска, визначаючи діапазон даних у секторах.

Часткове зображення диска також можна створити за допомогою Шістнадцяткового переглядача. Для цього скористайтеся пунктом контекстного меню "Шістнадцятковий перегляд" (або "Переглянути вміст сховища в шістнадцятковому переглядачі" на панелі інструментів), виберіть певний діапазон зберігання, натисніть кнопку "Зберегти як" і, коли з'явиться запит, оберіть "поточний" вибір тільки ".

Скріншот UFS Explorer Network RAID

Створені файли зображень диска можуть бути відкриті в програмному забезпеченні за допомогою підпункту "Зображення файлу або віртуального диска" з пункту меню "Відкрити" і використовувати для відновлення даних замість вихідного диска.

Визначення відсутніх розділів

Програмне забезпечення дозволяє визначити відсутній розділ як вручну, так і за допомогою автоматичного сканування. Щоб відкрити вікно "Розділи" для будь-якого фізичного диска, просто двічі клацніть цей диск або виберіть його та виберіть "Керування розділами зберігання або регіонами" на панелі інструментів над деревом навігації сховищ. Інструменти для роботи з розділами будуть доступні на панелі у верхній частині відкритого вікна.

Вікно "Розділи" синхронізується з елементом "Шістнадцятковий переглядач": коли новий розділ, визначений за замовчуванням, проаналізовано, використовується поточна позиція в Шістнадцятковому переглядачі; Коли вибрано розділ диска, Шістнадцятковий переглядач перейде до місця запуску розділу на диску.

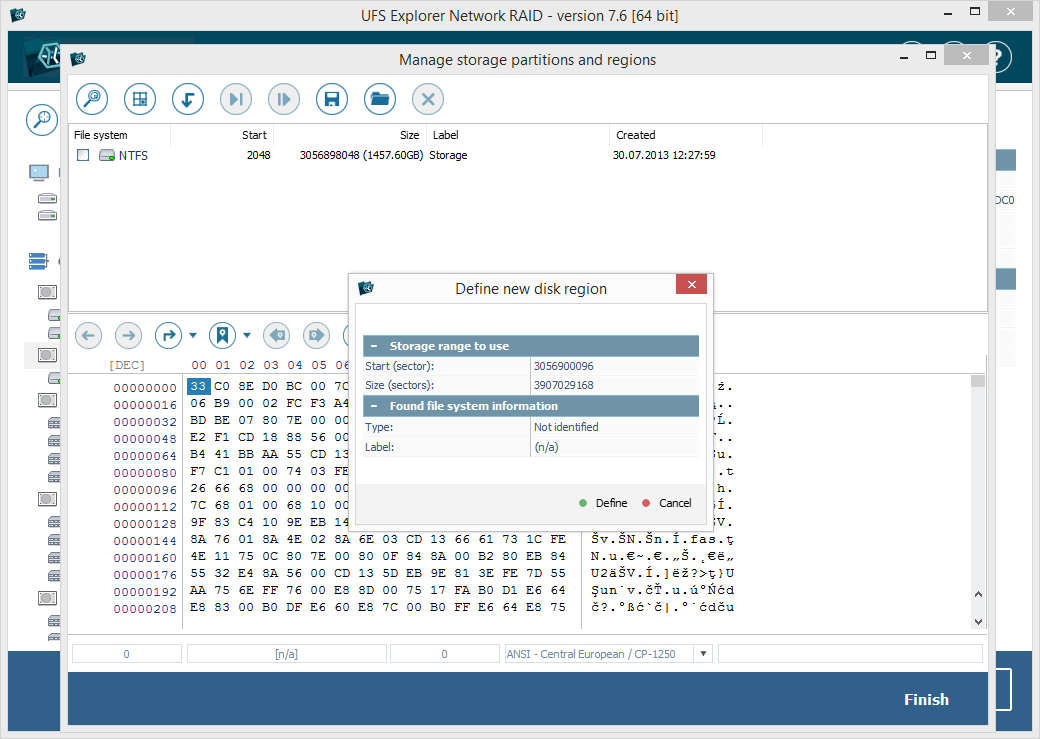

Щоб визначити розділ вручну, скористайтеся інструментом "Визначити область вручну шляхом визначення діапазону" з пункту "До" до цього можна знайти розділ у Шістнадцятковому переглядачі; в цьому випадку програмне забезпечення може автоматично визначити параметри розділу (наприклад, початок, розмір, тип файлової системи), якщо ця інформація може бути розпізнана програмним забезпеченням.

Скріншот UFS Explorer Network RAID

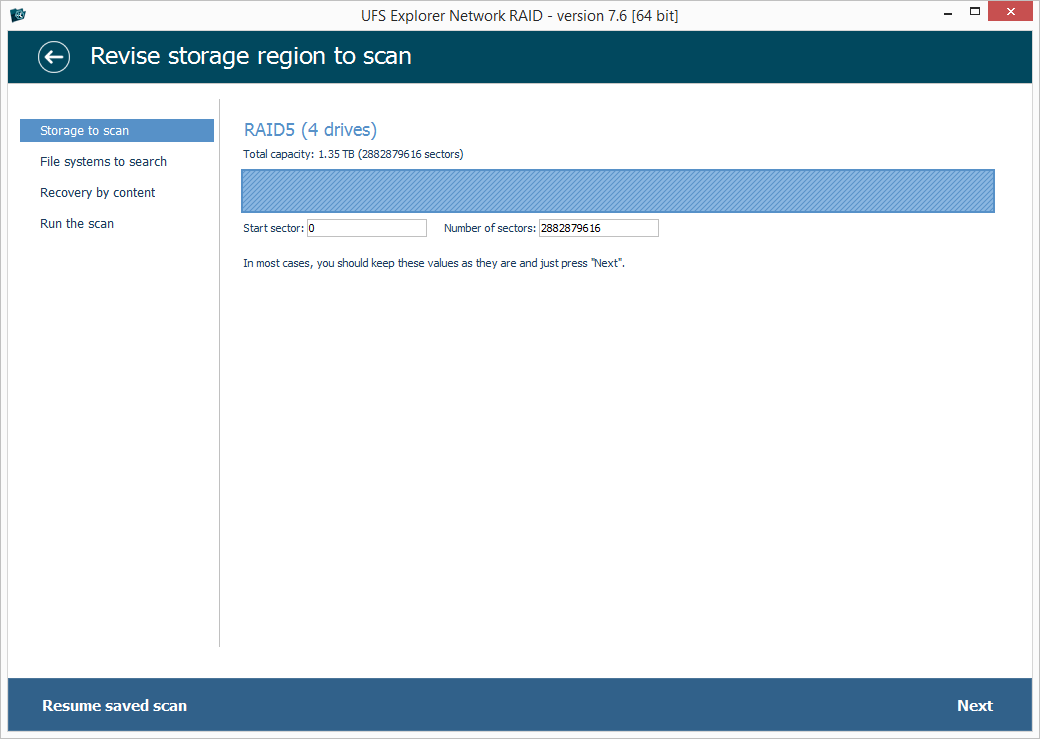

Автоматичний пошук втрачених розділів доступний за допомогою інструмента "Пошук непомічених розділів за метаданими". Якщо ви запустили нове сканування, слід вказати діапазон дисків, який потрібно проаналізувати, і типи файлової системи для сканування.

При виявленні файлової системи даного типу програмне забезпечення додає його до списку знайдених розділів. Колір піктограми вкаже інформацію про стан розділу.

Список розділів можна зберегти на диску і відновити пізніше за допомогою інструментів "Зберегти список розділів у файл" / "Завантажити список розділі з файлу". Рекомендується зберегти список розділів після успішного сканування, щоб уникнути повторного сканування після перезапуску програмного забезпечення.

Щоб додати розділи до дерева навігації сховищ UFS Explorer, необхідно вибрати потрібні з використанням прапорців і натиснути "Завершити".

Важливо: Інформація про розділи, які не були виділені за допомогою прапорців, буде втрачено, якщо ви не зберегли список розділів у файл.

3.3.2 Використання Провідника

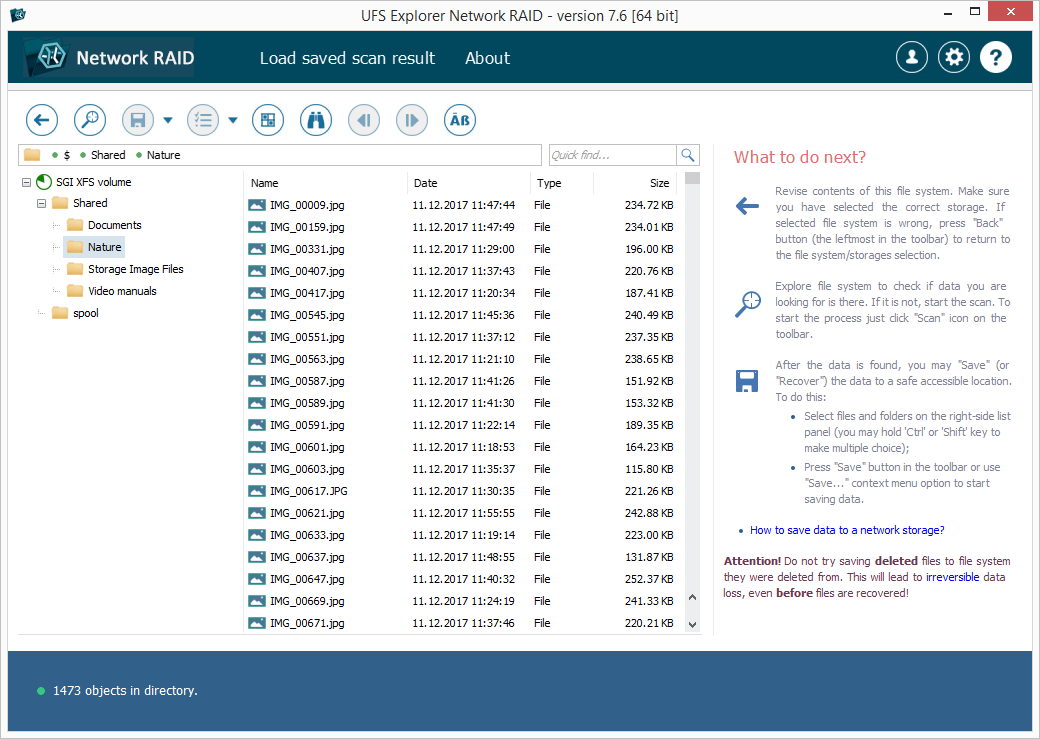

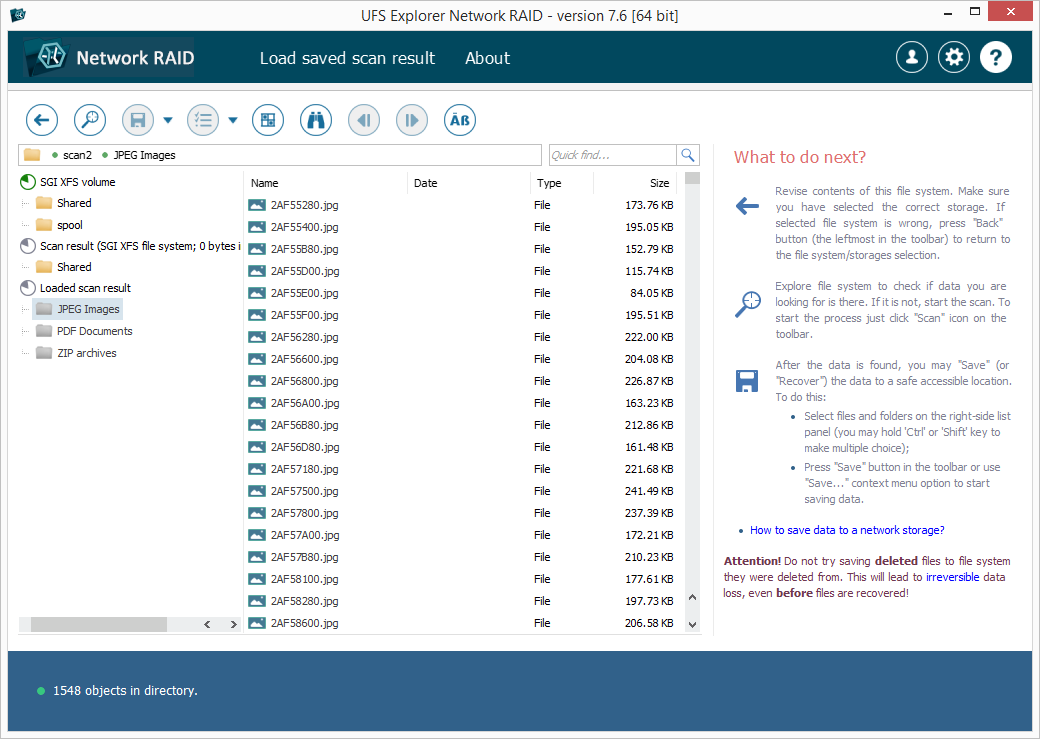

Провідник можна відкрити для розділу диска, двічі клацнувши по ньому, використовуючи кнопку "Оглянути" в правому нижньому кутку головного вікна або за допомогою пункту контекстного меню "Переглянути вміст розділу".

Скріншот UFS Explorer Network RAID

Файли та папки представлені в провіднику як відсортовані списки, що містять ім'я файлу / папки, тип, розмір і дату модифікації. Ви можете повторно сортувати список, натиснувши на заголовок стовпця.

Для спрощення навігації Провідник містить панель швидкої навігації з підтримкою навігації по навігаційної історії, навігація до батьківських папок або за допомогою повного шляху.

Ліва частина панелі "Провідника" містить дерево папок. Коли папка активована, програма переходить до цієї папки. Коли файл активовано, програмне забезпечення або відкриє його у вбудованому переглядачі, або скопіює його до папки тимчасових файлів і відкриє його за допомогою встановленої асоційованої програми, залежно від параметрів, зазначених у параметрах програмного забезпечення.

Ви можете зберігати файли та папки до певної "локальної" папки, вибираючи їх і вибираючи пункт контекстного меню "Зберегти цей об'єкт". Щоб скопіювати всі дані з папки, можна застосувати операцію копіювання для батьківської папки.

Кілька об'єктів у Провіднику можна вибрати для копіювання, утримуючи клавіші "Shift" або "Ctrl" при виборі об'єкта у списку.

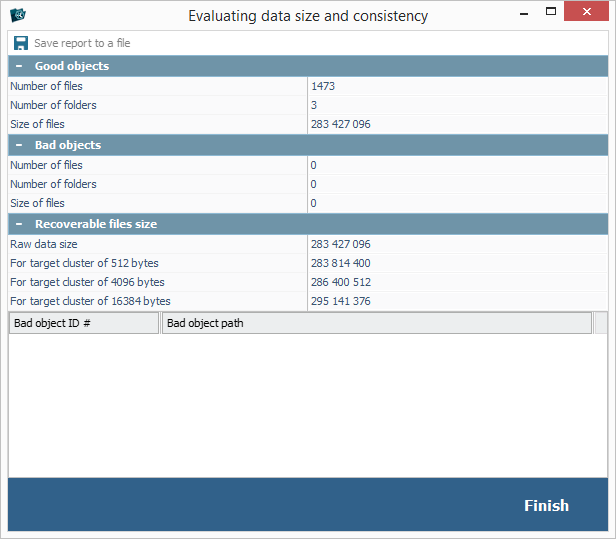

Якщо вам потрібне більш складне правило для копіювання файлів, використовуйте операцію "масова копія".

Сторінки Провідника

Якщо кількість файлів і папок перевищує максимальне число, вказане в налаштуваннях програмного забезпечення, Провідник буде використовувати "Сторінки" для показу всіх файлів. У цьому випадку кнопки "Попередня сторінка" та "Наступна сторінка" активуються на панелі інструментів і можуть використовуватися для навігації.

Масове копіювання

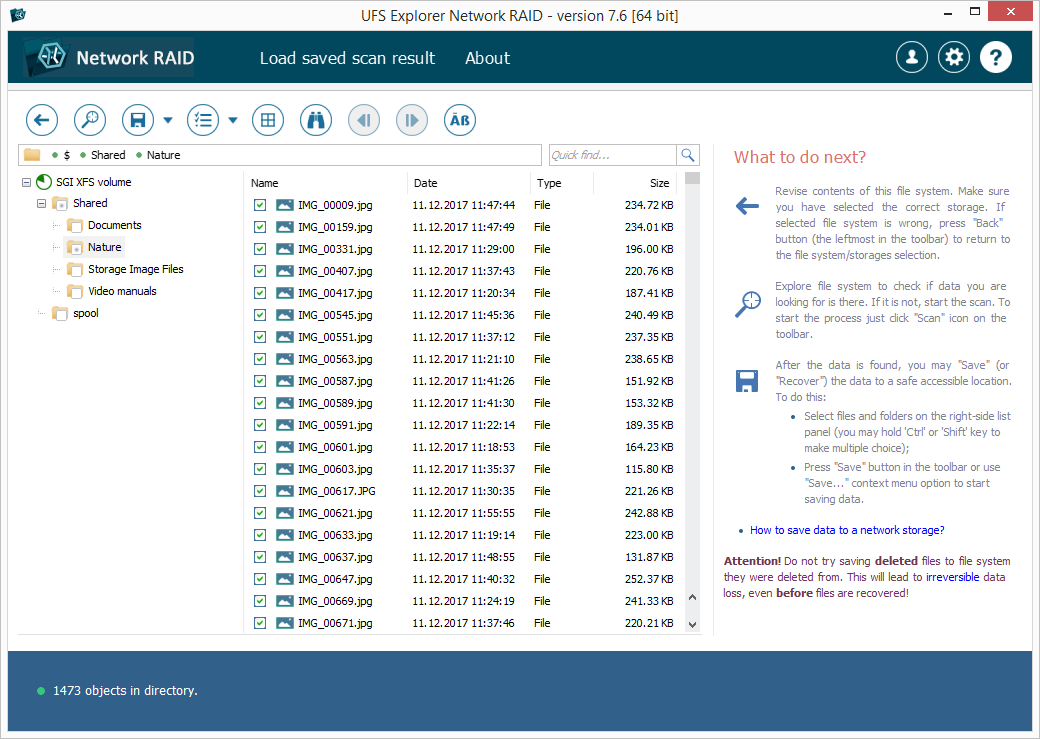

Опцію активує кнопка "Визначити виділення" на панелі інструментів Провідника. Це перетворює список файлів і дерево папок у режим "прапорець", щоб можна було вибирати файли та папки для копіювання.

Скріншот UFS Explorer Network RAID

Правило копіювання визначається як:

  • файл або папка, вибрані за допомогою прапорця, буде скопійовано;
  • якщо прапорець видалено з файлу папки, він не буде скопійовано;
  • якщо вибрано папку, вона буде скопійована з її вмістом, за винятком відмінених файлів і папок.

Вибравши всі необхідні файли / папки, натисніть кнопку "Зберегти (відновити)", щоб розпочати процес копіювання. Вибір можна скасувати за допомогою кнопки "Скасувати вибір".

Пошук файлів і папок

Функція доступна як поле "Швидкий пошук": просто вкажіть підрядку імені файлу в полі пошуку. Ви також можете використовувати розширений пошук: інструмент "Пошук файлів і папок" на панелі інструментів Провідника, контекстне меню "Знайти в цій папці" або комбінацію клавіш "Ctrl + F".

Швидкий пошук використовує рядок як частину імені файлу і використовує параметри чутливості справи поточної файлової системи.

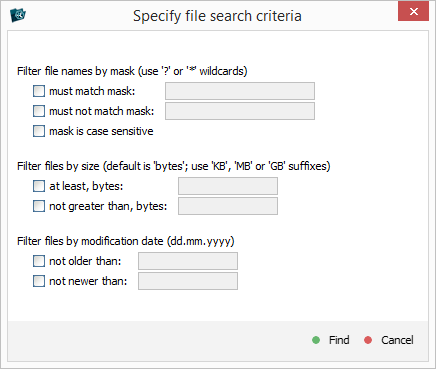

Для розширеного пошуку можна вказати повну маску для назви файлу (включаючи символи підстановки "?" і "*"). Ви також можете визначити правило для розміру файлу та для включення файлів і папок до результату пошуку.

Скріншот UFS Explorer Network RAID

Операція пошуку буде виконуватися над усіма підпапками вибраної папки, доки не будуть оброблені всі підпапки або не буде досягнуто максимальної кількості знайдених об'єктів.

Розмір даних

Перед початком копіювання файлів і папок рекомендується оцінити, чи розмір вибраних даних відповідає кількості вільного місця, доступного для цільового сховища. Ви можете скористатися інструментом "Оцінити розмір і тест" з панелі інструментів "Провідника" або ж опції, представленої в контекстному меню групи або об'єктів.

Скріншот UFS Explorer Network RAID

Інструмент дозволяє оцінювати розмір даних і перевіряти послідовність файлової системи. Якщо виявлено помилку послідовності файлової системи, рекомендується продовжити відновлення файлової системи.

Панель дерева папок

Панель містить інформацію про поточний відкритий розділ, файлову систему та папку для швидкої навігації. Якщо на лівій панелі вибирається папка, вона буде відкрита в Провіднику; цю функцію можна використовувати для швидкої навігації по різних папках.

У контекстному меню папки містяться всі інструменти, доступні в Провіднику для запису папки. Якщо Провідник перебуває в режимі "масового копіювання", ви можете вибрати / скасувати вибір папок з дерева, двічі клацнувши їх.

3.3.3 Відновлення втрачених файлів

Пошук втрачених файлових систем описаний у розділі Визначення відсутніх розділів. У цьому розділі описано відновлення втрачених і видалених файлів (включаючи відновлення видалених файлів, відновлення після форматування, пошкодження файлової системи тощо).

Відновлення втрачених файлів доступне як кнопка "Почати сканування" у нижньому правому куті головного вікна, "Сканувати цей інструмент" Згорнути (знайти втрачені дані) "на панелі інструментів над деревом навігації сховищ," Сканувати цю файлову систему для на панелі інструментів Провідника, а також у пункті "Сканувати для втрачених даних" у контекстному меню розділу.

Процес відновлення

Пошук втрачених даних в UFS Explorer складається з двох частин: визначення параметрів сканування та самого процесу сканування. Параметри сканування визначаються у трьох основних кроках:

- область сканування, що підлягає скануванню (у більшості випадків слід зберігати значення за замовчуванням);

Скріншот UFS Explorer Network RAID

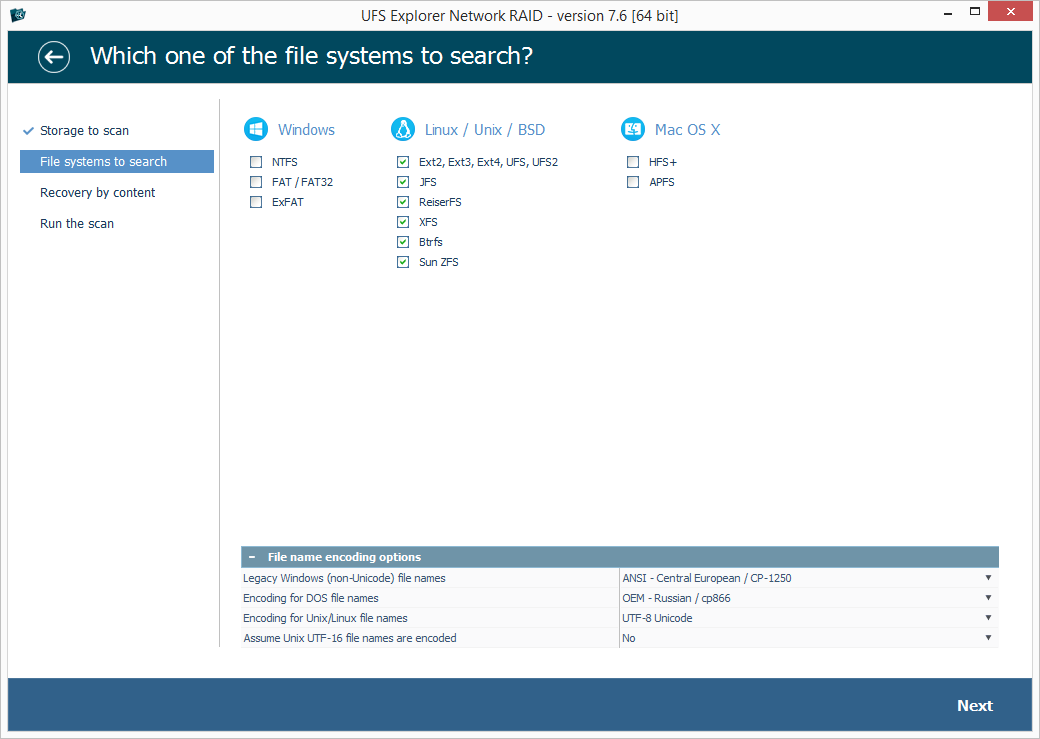

- типів файлових систем для пошуку і варіантів кодування імен файлів;

Скріншот UFS Explorer Network RAID

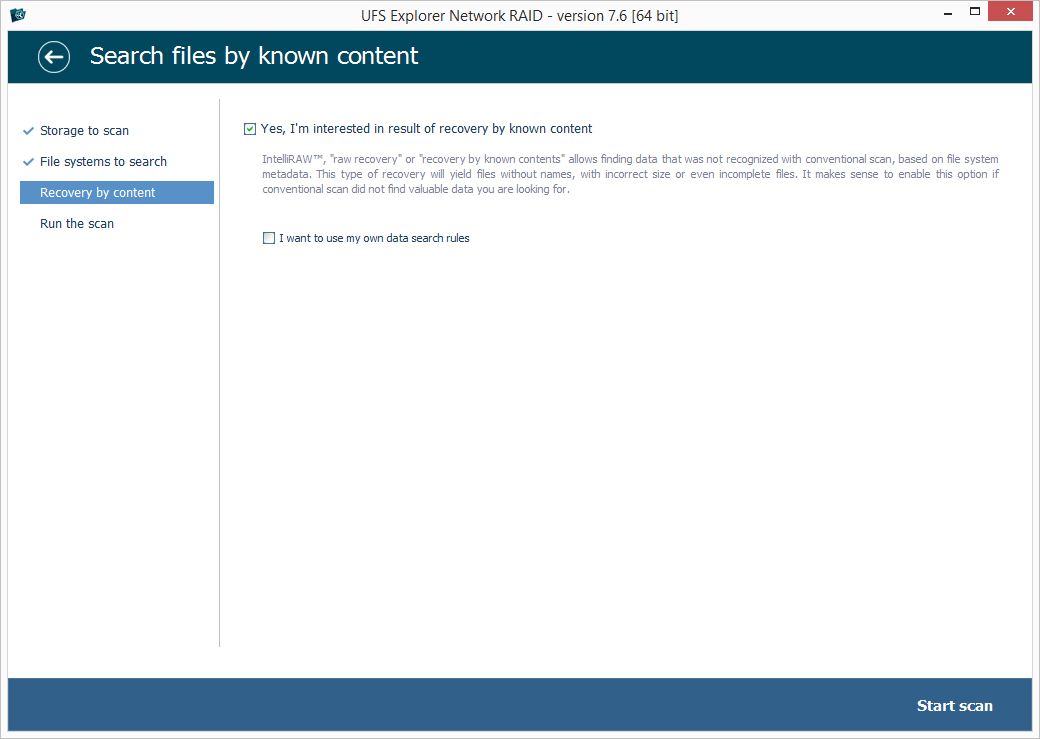

- управління IntelliRAW.

Скріншот UFS Explorer Network RAID

Налаштувавши необхідні параметри, натисніть кнопку «Почати сканування» у правому нижньому куті.

Сканування може зайняти значну кількість часу. Після завершення програми, програма відкриє Провідник і покаже результат сканування як новий примірник "Результат сканування", відкритий за замовчуванням, з інформацією про тип сканованої файлової системи, її розмір і власне піддерево папок ліворуч панель. Панель також містить поточний відкритий розділ і його папки для швидкої навігації. Якщо на лівій панелі вибрано будь-яку папку, вона буде відкрита в Провіднику; цю функцію можна використовувати для швидкої навігації між різними папками.

Скріншот UFS Explorer Network RAID

Контекстне меню папки містить всі інструменти, доступні в Провіднику для запису в папку. Якщо Провідник перебуває в режимі "масового копіювання", ви можете вибрати / скасувати вибір папок з дерева, двічі клацнувши їх.

Збереження результату сканування

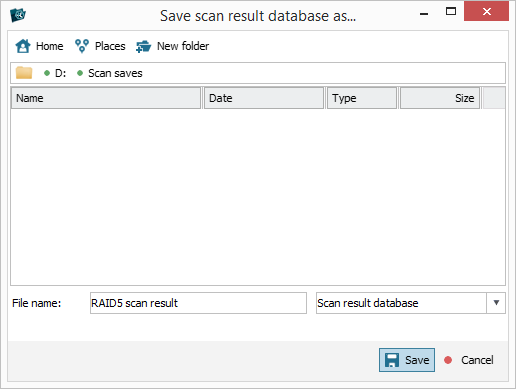

Щоб запобігти втраті результатів сканування, спричинених помилками програмного або апаратного забезпечення, настійно рекомендується зберегти їх у файлі проекту. Таким чином, вам знову не потрібно буде сканувати пам’ять, що може відрізнятися для великих і повільних сховищ. Інструмент "Зберегти базу даних результатів сканування" доступний у контекстному меню "Результат сканування", і ця дія також буде запропонована програмою відразу після завершення сканування.

Скріншот UFS Explorer Network RAID

Якщо вам потрібно відновити відновлення після перезапуску програмного забезпечення, ви зможете просто завантажити результат сканування. Цей параметр доступний з контекстного меню розділу як "Завантажити збережений результат сканування" і як пункт меню "Завантажити збережений результат сканування" в Провіднику.

Мережевий RAID UFS Explorer також дозволяє призупиняти сканування сховища, зберігаючи його як базу даних стану сканування та відновлення його пізніше. Щоб призупинити сканування, натисніть кнопку "Пауза сканування" в нижньому лівому куті робочої області та збережіть її за допомогою кнопки "Зберегти поточний стан". Щоб відновити це сканування, натисніть "Відновити збережене сканування" у нижньому лівому куті вкладки "Сканування для сканування".

Збереження відновлених файлів

Ви можете переглядати та копіювати файли з результату сканування так само, як і в оригінальній файловій системі. Це означає, що потрібні файли та папки можуть бути збережені за допомогою тих же інструментів, які доступні в Провіднику.

Важливо: ніколи не зберігайте відновлені файли до вихідного сховища. Дані файлу (вміст) все ще читаються з вихідного диска, і програмне забезпечення може перезаписати їх. Використовуйте окреме сховище для копіювання відновлених даних.

3.3.4 RAID

UFS Explorer Network RAID повністю реалізує всі функції, пов'язані з відновленням RAID, вони не вимагають попередньої активації, а також доступні в пробній версії.

Спеціальний інструмент для роботи з RAID доступний в головному меню у верхній частині головного вікна як "Створити RAID".

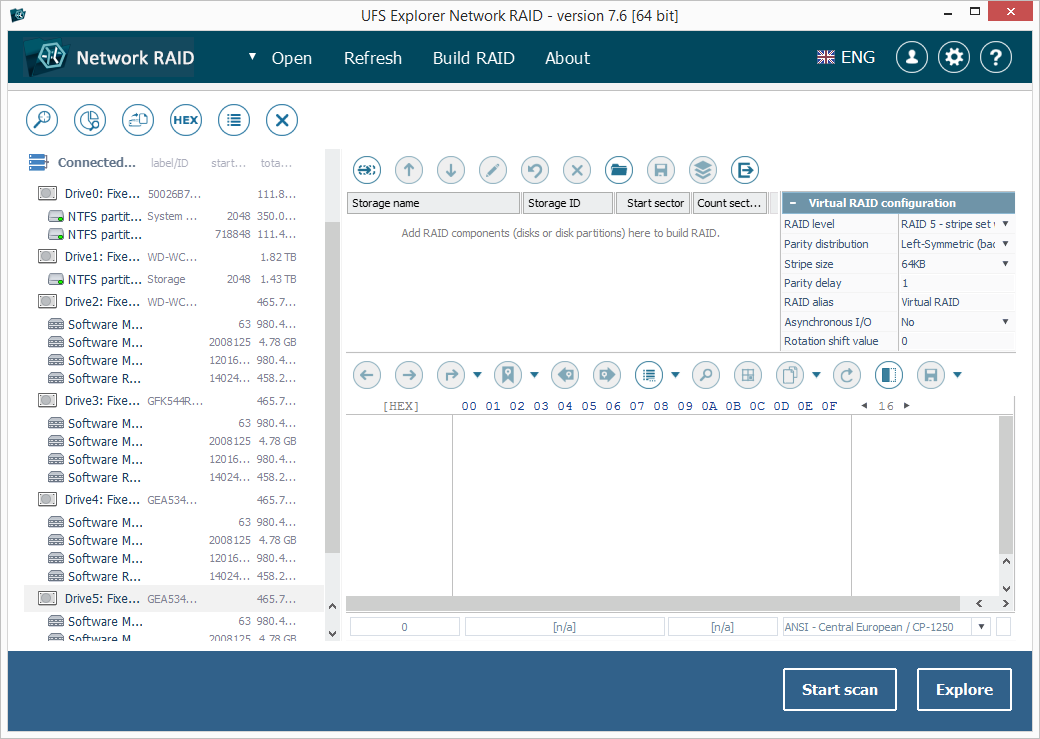

Панель RAID конструктора містить панель інструментів, список компонентів RAID і блок із властивостями RAID. У нижній частині області представлена панель "Швидкий аналіз", реалізована як контекстно-залежний Шістнадцятковий переглядач.

Будівництво RAID

UFS Explorer дозволяє збирати будь-яку конфігурацію RAID у віртуальному режимі для подальшого доступу до даних або відновлення. Для побудови RAID слід додати всі компоненти до списку компонентів, налаштувати параметри RAID і натиснути кнопку "Побудувати RAID-масив" на панелі інструментів.

Скріншот UFS Explorer Network RAID

Зібраний віртуальний RAID з'явиться серед підключених сховищ у UFS Explorer. Реконструкція без одного диска підтримується для RAID 5 і навіть без двох дисків - для RAID 6. Однак, замість відсутньої складової потрібно додавати віртуальний диск, щоб RAID міг бути побудований правильно. Для цього скористайтеся кнопкою "Додати заповнювач для позначення відсутнього диска" на панелі інструментів RAID конструктора.

Скріншот UFS Explorer Network RAID

Примітка: неправильна конфігурація віртуального RAID, зібрана в UFS Explorer, не впливає на "реальну" конфігурацію RAID, але відновлення даних з такого RAID неможливе. Для успішного виконання відновлення даних потрібно правильно побудувати RAID. Ви можете виконати будь-яку кількість спроб відновлення RAID, оскільки UFS Explorer не змінює дані на вихідних дисках.

Додавання RAID-компонента

Усі відкриті диски або образи дисків, доступні на лівій панелі головного вікна, можна використовувати як RAID-компоненти. Коли відкривається RAID конструктор, змінюється поведінка дерева навігації за замовчуванням: активація елемента додає його до RAID як його компонент, а не відкриває сховище в Провіднику. Це також додає нову опцію "Додати до RAID" у контекстне меню розділу диска або диска. Якщо ви додали неправильний компонент, виділіть його у списку та натисніть кнопку "Видалити вибраний компонент" на панелі інструментів RAID конструктора.

Щоб додати заповнювач для відсутнього диска (лише для погіршеного RAID 5 або RAID 6), натисніть кнопку "Додати заміну для відсутнього сховища".

І, нарешті, щоб відредагувати порядок компонентів зберігання, ви можете вибрати елемент і скористатися кнопками "Перемістити компонент вгору" / "Перемістити компонент вниз", щоб встановити правильне порядкове місце для вибраного компонента.

Якщо компонент зберігання має неправильний розмір або вам потрібно налаштувати початкову позицію, скористайтеся пунктом контекстного меню "Редагувати діапазон компонентів".

Параметри RAID

Ви можете використовувати будь-які вихідні матеріали для пошуку правильних компонентів RAID (інформація BIOS плати RAID, файли конфігурації, структури на диску тощо). У будь-якому випадку, вам слід вказати правильні параметри RAID для відновлення недоступних даних.

Різні рівні RAID використовують різні налаштування. Лист властивостей RAID конструктора адаптується до вибраного рівня RAID і дозволяє вказувати лише необхідні параметри RAID.

Для RAID 6 існують додаткові параметри (пов'язані з алгоритмом надмірності та розподілу), і вони повинні бути вказані тільки у випадку, якщо RAID буде реконструйовано з відсутніми (невдалими) дисками.

Аналіз контекстних даних

Дані вибраного компонента на диску відображаються внизу панелі " Шістнадцяткового переглядача". Це дозволяє швидко аналізувати вміст на диску і візуально підтверджувати порядок дисків. Перемикання компонента робить програмне забезпечення відображенням змісту іншого компонента на тій же позиції; Шістнадцятковий переглядач також налаштований, щоб дозволити "перемикання табуляції" розміру смуги, вказаної для RAID.

Автоматизована реконструкція RAID

Деякі конфігурації RAID можуть бути розпізнані та зібрані програмним забезпеченням в автоматичному режимі. Якщо додати будь-який з хороших компонентів такого RAID, програмне забезпечення пропонує створити RAID автоматично.

Після успіху програмне забезпечення завантажує компоненти RAID у правильному порядку та повний набір властивостей RAID.

У разі відмови (наприклад, у разі пошкодження конфігурації RAID) ви можете скасувати автоматичну реконструкцію RAID і побудувати RAID вручну.

Результат

У разі успішної реконструкції RAID масив буде додано як нове сховище в навігаційному дереві сховищ. До цієї RAID можна застосувати всі операції, доступні для інших типів зберігання (включаючи додавання RAID як компонент іншого RAID).

Збереження RAID

Щоб зберегти конфігурацію RAID, виділіть її в дереві навігації сховищ у лівій панелі UFS Explorer і скористайтеся пунктом контекстного меню "Зберегти конфігурацію RAID". Ви можете завантажити цю конфігурацію в майбутньому, використовуючи підпункт "Файл зображення або віртуальний диск" пункту головного меню "Відкрити".

Виправлення конфігурації RAID

Щоб змінити конфігурацію RAID, виберіть потрібне віртуальне RAID-сховище в дереві навігації сховищ UFS Explorer і скористайтеся пунктом контекстного меню "Редагувати конфігурацію RAID".

Це відкриє RAID конструктор з попередньо налаштованими компонентами RAID і параметрами RAID. Коли цей RAID будується, він замінює оригінальний RAID у дереві навігації сховищ.

Інструмент корисний для зміни (або вгадування) параметрів RAID після неправильної специфікації.

Сумісність з конфігураціями програмного RAID Runtime

Конфігурації RAID у форматі Runtime Software .vim (Virtual Image files) підтримуються програмним забезпеченням і можуть бути імпортовані за допомогою пункту "Файл зображень або віртуальний диск" пункту "Відкрити" головного меню.

Крім того, SysDev Laboratories реалізує кілька розширень у форматі .vim, які не підтримуються продуктами Runtime Software:

  • Повна 64-бітна підтримка для всіх числових параметрів, включаючи зміщення та розміри.
  • Підтримка всіх файлів образів дисків і віртуальних дисків (підтримуваних UFS Еxplorer) через .vim.
  • Підтримка .vim-файлів під Linux, macOS, BSD. Це змінює формат запису посилання на жорсткий диск і має формат "HD $ {path}", де $ {path} - повний шлях до блокового пристрою (наприклад, HD / dev / sda :).

Конфігурації RAID, визначені користувачем

Щоб застосувати користувацьку конфігурацію RAID, необхідно створити текстовий файл (ASCII або UTF-8 / UTF-16 з маркером формату), що містить інструкцію для конфігурації RAID. RAID налаштовується за допомогою команди "stripes", яка використовує аргументи "розмір страйпа" і "довжина шаблону". Командний блок описує компоненти зберігання у своєму порядку. Символ "кома" розмежовує компоненти одного рядка; "точка з комою" починає опис наступного рядка. Необов'язковий аргумент для компонента визначає рядок "зміщення" компонента. Визначення не є чутливим для нового рядка. Дозволяється додавати коментарі до блоків /*...*/.

Щоб завантажити створені файли конфігурації, виберіть параметр "Власний алгоритм розповсюдження даних" з розкривного списку поряд із параметром рівня RAID в аркуші властивостей RAID і натисніть кнопку "Змінити значення" біля "Властивості алгоритму розподілу даних". Після успішного імпорту конфігурації програмне забезпечення відображає діалогове вікно для підтвердження конфігурації. Якщо конфігурація здається правильною, натисніть OK, щоб прийняти її. Після цього натисніть кнопку " Побудувати RAID-масив " на панелі інструментів Створити RAID, щоб виконати збирання RAID і відкрити його як RAID-сховище в UFS Explorer.

Приклад: RAID 5, ліво-симетричний, страйп 64 КБ з використанням 4 дисків визначається як: stripes (128,4) {
1,2,3;
4,1,2;
3,4,1;
2,3,4;
}

Без нових рядків:

stripes (128,4) {1,2,3; 4,1,2; 3,4,1; 2,3,4;}

Тут "stripes (128,4)" - визначає конфігурацію з розміром страйпу 128 секторів і розміром шаблону 4 страйпа. Перерахування в {...} - блоці визначає порядковий номер компонентів. Точка з комою визначає новий рядок шаблону.

Використовуючи аргумент зміщення, ви можете написати те саме, що: stripes (128,4) {1,2,3,4 (1), 1 (1), 2 (1), 3 (2), 4 (2), 1 (3), 2 (4), 3 (4), 4 (4)}

Замість компонента ви також можете вказати функціональний вираз. Підтримувані вирази включають "реконструкцію парності", "реконструкцію за кодом Ріда-Соломона" або "об'єднані парністю та Ріда-Соломона".

Формати функціональних виразів: парність: P {1,2,3}. Тут: P - функція парності, нумерація - компоненти, що використовуються для обчислення парності. Рід-Соломон: Q (5, g, 4) {1,2,3; 1,2; 3}. Тут: Q - код Ріда-Соломона, 5 - дисковий порядковий номер, розташування Q-страйпа, g - тип індексу, 4 - відсутній індекс приводу; перерахування - номери дисків, за якими йдуть дискові індекси (розділені крапкою з комою) для обчислення коду Ріда-Соломона.
а) Парність і Рід-Соломон: PQ (6,7, i, 4,5) {1,2,3; 1,2,3}. Тут: PQ - комбінований розрахунок, 6 - порядковий номер приводу P-смуги, 7 - порядковий номер приводу Q-страйпа, i - тип індексу, 4 - індекс реконструкції диска, 5 - індекс диска другого відсутнього диска; перерахування - номери дисків, за якими йдуть дискові індекси (розділені крапкою з комою) для обчислення коду Ріда-Соломона. Індекс типу g - означає дві потужності індексу в полі Galois, i - просто простий індекс.

Зразки конфігурацій RAID з реконструкцією:
4 x RAID 5, ліво-симетричний, страйп 64 Кб, без приводу 3:
а) stripes (128,4) {
1,2, P {1,2,3};
3,1,2;
P {1,2,3}, 3,1;
2, P {1,2,3}, 3;
}
b) 5 x RAID 6, ліво-симетричний, страйп 64 Кб, без диска 3, порядок надмірності - P, потім Q:
stripes (128,5) {
1,2, P {1,2,3,4};
4,1,2;
3,4,1;
P {1,3,4}, 3,4;
2, Р {2,3,4}, 3;
}
c) 5 x RAID 6, ліво-симетричний, страйп 64 КБ, без накопичувачів 3 і 5, надмірність - P, потім Q:
stripes (128,5) {
1,2, P {1,2,3,4};
Q (3, g, 1) {1,2; 2,3}, 1,2;
3, P {1,2,3}, 1;
PQ {1,2, g, 1,3} {3; 2}, 3, PQ {1,2, g, 3,1} {3; 2};
2, Q (1, g, 2) {2,3; 1,3}, 3;
}

Якщо RAID має "затримку парності ", ви можете вказати "цикл" на весь стовпець, включаючи функціональні вирази, використовуючи функцію "repeat". Наприклад, 4 x RAID 5 ліво-асиметричний, розмір страйпа 16 Кб і затримка парності 16 страйпів:
stripes (32,64) {
repeat (16) {1,2,3};
repeat (16) {1,2,4};
repeat (16) {1,3,4};
repeat (16) {2,3,4};
}

Визначення дисків

Додатковий розділ "дисків". Якщо розділ не вказано, RAID конструктор буде використовувати вже визначені компоненти. Якщо вказано список компонентів з RDL, то список у RAID конструкторі буде замінено. Підтримуються типи компонентів: "диск" - фізичний диск, "образ" - файл образу диска, "span" - заздалегідь визначений проміжок компонентів. Компонент визначається як тип (ідентифікаційна інформація, початкове зміщення, розмір використання). Параметри "початок зміщення" і "використання розміру" є необов'язковими.

Приклад:

disk (1,2048,233432);

image (C: /image1.img,0,4096);

image (C: /image2.img);

span (myspan01,0,40960);

Ідентифікаційна інформація фізичного приводу під Windows є порядковим номером приводу; під macOS, Linux і т.д. - повний шлях блочного пристрою, для образу диска - повний шлях цього образу диска, для span - його ідентифікаційне ім'я.

Ось приклад повної конфігурації для HP RAID з 4 x RAID 5 ліво-асиметричного, розміром страйпа 16 КБ і затримкою парності 16 страйпів:

drives (
disk (1,1088);
disk (2,1088);
disk (3,1088);
disk (4,1088);
}

stripes (32,64) {
repeat (16) {1,2,3};
repeat (16) {1,2,4};
repeat (16) {1,3,4};
repeat (16) {2,3,4};
}

Якщо конфігурація містить лише розділ "диски", вона просто завантажує компоненти в RAID конструктор без визначення будь-якої конфігурації RAID.

Визначення SPAN

Проміжок може бути визначений за допомогою розділу "defspan". Він повинен бути визначений перед використанням як компонент. Синтаксис визначення span: defspan (назва) {enumeration}. Перерахування може включати ті ж самі компоненти, що й для розділу "диски" (включаючи span).

Приклад:

defspan ("myspan01") {

disk (1,2048,233432);

image ("C: /image1.img", 0,4096);

image ("C: /image2.img");

span ("myspan00", 0,40960);

}

Простий простір можна завантажити через RDL за допомогою наступного коду:

defspan ("images") {

image ("C: /image1.img");

image ("C: /image2.img");

image ("C: /image3.img");

}

drives {

span ("images");

}

stripes (1,1) {1}

Продукція UFS Explorer ліцензована, не продана. Це означає, що власником програмного забезпечення (SysDev Laboratories LLC) є лише деякі права на використання програмного забезпечення. Будь ласка, прочитайте Ліцензійну угоду кінцевого користувача для отримання додаткової інформації про ліцензування програмного забезпечення.

Ліцензійна угода кінцевого користувача - це угода про надання публічних пропозицій. Будь-яке використання програмного забезпечення (включаючи копіювання, встановлення, експлуатацію тощо) означає, що ви прийняли Угоду про публічну пропозицію. З моменту прийняття Угода набуває чинності в більшості країн світу.

Тільки SysDev Laboratories LLC, автор програмного забезпечення та уповноважені посередники мають право видавати реєстраційні коди для заявок, які є власністю SysDev Laboratories LLC. Несанкціоноване використання реєстраційного коду є порушенням українського та міжнародного авторського права.

Будь-яка публікація реєстраційного коду власником ліцензії або передача несанкціонованої ліцензії призводить до припинення дії ліцензійної угоди кінцевого користувача.

Ліцензійна угода з кінцевим користувачем - це договір публічної пропозиції, який має юридичну силу в Україні та інших країнах. Встановлюючи та використовуючи програмне забезпечення, ви приймаєте цю Публічну пропозицію. Порушення Ліцензійної угоди може вважатися злочином у цих країнах.

4.2 Інформація про ліцензування

UFS Explorer Network RAID продається на основі таких ліцензій:

  • Ліцензія на пробну / оціночну ліцензію - Програмне забезпечення може використовуватися однією особою тільки для цілей оцінки. Власник ліцензії погоджується на "обмеження пробних версій" Програмного забезпечення.
  • Персональна ліцензія - Програмне забезпечення може використовуватися однією особою для некомерційних цілей. Власник ліцензії не має права надавати будь-які "прибуткові" послуги за допомогою Програмного забезпечення.
  • Корпоративна ліцензія - ліцензія застосовується для використання програмним забезпеченням юридичною особою, компанією або організацією на до 10 (десяти) комп'ютерах, що належать власнику ліцензії для некомерційних цілей. Власник ліцензії не уповноважений надавати будь-які "прибуткові" послуги, що використовують Програмне забезпечення або використовувати його вдома для особистих цілей. Програмне забезпечення не може бути встановлено на комп'ютерах третіх сторін (наприклад, клієнтів власника ліцензії).
  • Комерційна ліцензія - ліцензія застосовується для використання програмним забезпеченням юридичної особи, компанії або організації на одному комп'ютері, що належить власнику ліцензії для комерційних цілей. Програмне забезпечення не може бути встановлено на комп'ютерах третіх сторін (наприклад, клієнтів власника ліцензії).

Особисті, корпоративні та комерційні ліцензії вимагають сплати ліцензійного збору. Після придбання ліцензії на програмне забезпечення SysDev Laboratories видає дозвіл на реєстрацію програмного забезпечення. Цей код використовується для розблокування програмних функцій (видалення "обмежень пробних версій") та ідентифікації власника ліцензії як уповноваженого власника Програмного забезпечення.

Персональний реєстраційний код ліцензії видається на ім'я першої та останньої особи; вона дозволяє використовувати цю заяву тільки цією особою.

Реєстраційний код корпоративної або комерційної ліцензії видається на ім'я компанії або на ім'я особи (підприємця) і уповноважує особу / компанію використовувати заявку згідно з умовами ліцензійної угоди.

4.3 Контакти

Деталі компанії

Центральний офіс:

Товариство з обмеженою відповідальністю SysDev Laboratories

Код юридичної особи: 35951055

Бул. Дружби Народів 28-В,

Київ, 01103, Україна

Електронна пошта: info@sysdevlabs.com

Щоб зв'язатися з нашою командою підтримки, будь ласка, заповніть контактну форму.

5. Глосарій

Цей розділ описує основні терміни та поняття, необхідні для розуміння особливостей роботи з програмним забезпеченням.

5.1 RAID

RAID (Redundant Array of Independent Disks) - це спеціальна технологія для організації зберігання даних, в якій кілька окремих дисків об'єднуються в єдину систему. У такій системі, на відміну від традиційних лінійних сховищ, дані розподіляються по дисках типовим для певного рівня RAID. Кожен рівень має свої переваги і недоліки, але головною ідеєю будь-якого RAID є баланс між максимальною продуктивністю, підвищеною надійністю і повною потужністю корисного місця для зберігання.

Операційна система виявляє RAID як один привід, надаючи йому свою власну точку монтування і розглядаючи всі свої диски як одне сховище. Контролер RAID відповідає за правильну роботу системи, яка може бути апаратною або програмною.

Найбільш часто використовувані рівні RAID включають:

- JBOD, який не є рівно RAID, оскільки він не містить надмірності або підвищеної відмовостійкості. Як правило, це всього лише група дисків (не обов'язково одного розміру), об'єднаних таким чином для зберігання даних, оскільки диски заповнюються один за одним. Цей метод також називається дисковим охопленням.

- RAID 0 базується на розбитті даних без надмірності. Кожен диск в системі розділений на окремі сегменти - смуги. У процесі написання дані розрізають на частини, що дорівнюють розміру смуги і одночасно приймають смуги диска: поки одна частина даних ще записується, система починає вводити наступну. Загалом, RAID 0 є найшвидшою конфігурацією з точки зору введення / виведення, але найменш відмовостійкою. Якщо будь-який диск такої системи виявиться невдалим, дані всієї системи стають нечитабельними.

- RAID 1 застосовує метод дзеркалювання. Під час операції запису система створює точну копію даних на іншому диску. Якщо один диск виходить з ладу, то інший залишається читаним. Хоча цей метод має найвищий рівень надійності та найбільш об'ємну дискову ємність. Диски працюють тільки в парі: система повністю припиняє роботу, не працюючи на всіх дисках. RAID 1 є ідеальним вибором для ситуацій, коли резервне копіювання даних є надзвичайно важливим.

- RAID 3 є першим рівнем RAID, який використовує парність. У поєднанні з розгортанням даних, як у RAID 0, ця система має окремий виділений диск, який зберігає парність для інших дисків. Завдяки своєму запису на рівні байтів і окремому диску, на якому обчислюється і записується парність, RAID 3 не може похвалитися високою швидкістю. Така схема забезпечує безпеку системи, однак, за рахунок повільної роботи. З цієї причини RAID 3 не дуже популярний. У разі невдачі, дані витягуються за допомогою інтактних дисків і парністю.

- RAID 4 використовує ту ж саму модель, що і RAID 3 (тобто страйп з виділеною парністю) з однією відмінністю: поки RAID 3 працює на рівні байтів, цей процес обробляє дані на рівні сектора. Як результат, це вирішує певну проблему написання. Тим не менш, RAID 5, більш швидка і надійна конфігурація, замінила RAID 4. Як і RAID 3, цей рівень відновлюється за допомогою інших дисків плюс диск з паритетом.

- RAID 5 використовує принципи страйпування базових даних, подібні до RAID 0 і надмірності RAID 3, але вважається більш прогресивною технологією, ніж її попередники. У RAID 5 інформація парності не зберігається на окремому диску, а швидше поширюється між усіма дисками даних за спеціальними схемами ротації. Цей метод прискорив написання, оскільки система не повинна чекати, поки парність не буде обчислена на окремому диску. Якщо будь-який з дисків виходить з ладу, дані будуть отримані з інших дисків і за допомогою парності.

- RAID 6 - це ще один крок на шляху до більшої надійності. Цей метод передбачає два шари парності, розподілені по всіх дисках за спеціальними схемами порядку і обертання. У порівнянні з іншими рівнями, RAID 6 дозволяє відновлювати дані у випадку двох відсутніх дисків. Ця схема є найбільш надійною, але найменш економічно ефективною, оскільки для зберігання парності використовується один додатковий привід.

6. Додаток

У цьому розділі дається відповідь на найбільш поширені запитання користувачів. Для отримання додаткової інформації, будь ласка, зв'яжіться з розробниками програмного забезпечення безпосередньо через контактну форму.

Чи змінює програмне забезпечення дані на вихідних дисках?

Джерельні диски відкриваються в режимі лише для читання, тому програмне забезпечення не може змінити дані.

Який тип файлової системи застосовується до моєї пам’яті?

Якщо файлова система підтримується UFS Explorer, вона відображатиметься в навігаційному дереві сховищ як розділ з певним ім'ям. Наприклад, для "NTFS-розділу", "NTFS" - це тип файлової системи.

Чи підтримує вона файлову систему X?

Ця інформація доступна в специфікаціях програмного забезпечення. У всякому разі, це можна перевірити, запустивши пробну версію програмного забезпечення.

Як можна визначити розділ у UFS Explorer?

Знайдіть диск і файлову систему певного розміру. У будь-якому випадку, ви можете відкрити файлову систему в Провіднику і перевірити її на основі файлів, які вона містить.

Динамічний диск Windows не був розпізнаний програмним забезпеченням. Де проблема?

Програмне забезпечення, ймовірно, визначило складний динамічний диск (наприклад, діапазон, страйп, RAID 5 і т.д.). UFS Explorer не збирає RAID автоматично. Якщо такий RAID змонтований Windows як том, ви можете відкрити його як "запам'ятовуючий пристрій", вказавши його точку монтування (шлях NTFS або букву диска, за яким слідує двокрапка).

Дані зберігаються на програмному або апаратному RAID, який не розпізнається операційною системою. Як можна отримати доступ до даних?

UFS Explorer Network RAID підтримує реконструкцію віртуального RAID і використовує такий RAID як віртуальну пам'ять для доступу до даних.

Файл образу диска поділяється на багато фрагментів. Як отримати доступ до даних?

Весь образ диска може бути об'єднаний з фрагментів за допомогою вибору конфігурації "Послідовне зберігання" RAID конструктора.

Є погані кластери. Як можна прочитати дані?

Якщо дані є дуже цінними, краще звернутися до лабораторії служби відновлення даних для відновлення даних. Якщо дані коштують менше, ніж плата за послугу відновлення даних, ви можете використовувати програмне забезпечення для відновлення даних.

Якщо є помилки файлової системи, рекомендується використовувати інструменти реконструкції файлової системи UFS Explorer. У будь-якому випадку, настійно рекомендується отримати доступ до даних з такого диска лише за допомогою безкоштовного "плагіна Read-It-Once".

E xternal диск не був розпізнаний, що робити?

A: Перевірте тип підключення кабелю передачі даних та достатню кількість зовнішнього джерела живлення для приводу (наприклад, 3,5-дюймові накопичувачі не можуть працювати через USB). Щоб програма виявила диск, переконайтеся, що операційна система може розпізнати привід як пристрій.

У Windows: клацніть правою кнопкою миші "Комп'ютер", виберіть "Керувати". Перейдіть до "Зберігання" та "Управління дисками". Переконайтеся, що диск вказаний.

У Linux і macOS існує "Disk utility" у розділі системних додатків, які можна використовувати для тих же цілей.

Важливо: якщо ви підключили диск з іншої ОС до комп'ютера під керуванням Windows, він може попросити "активацію диска". Відхиліть цю підказку, щоб запобігти втраті даних.

ОС розпізнає диск, але UFS Explorer не працює. Що робити далі?

Переконайтеся, що програмне забезпечення запущено за допомогою облікового запису адміністратора (це потрібно для доступу до фізичних дисків).

Якщо виявлено інші диски (крім необхідного), це може вказувати на поганий кластер на секторі 0 диска. У цьому випадку доступ до диска можна отримати за допомогою "Read-It-Once Plugin".

7. Комбінації клавіш

На вкладці Шістнадцяткове вміст працюють наступні комбінації клавіш.

Del
Видалити вибране
закриває вибраний компонент у RAID конструктора.
Backspace
Попереднє розташування
переміщує курсор назад на позиціях, які перебували під розташуванням курсора.
Shift
+ Backspace
Наступне місце розташування
переміщує курсор у прямому напрямку на попередньо вибраних позиціях.
F5
Оновити
оновлює інформацію поточного джерела даних, якщо вона змінена
Ctrl + -
Незв'язана структура
розбиває поточний шаблон структури.
Ctrl + =
Прив'язка поточної структури
застосовує структуру зі списку імпортованих шаблонів структури в поточній позиції курсора.
Ctrl +,
Розділити як "розріджений" файл
дозволяє створювати новий віртуальний диск, використовуючи технологію "розріджені файли", що дозволяє заощаджувати простір.
Ctrl +.
Встановіть кінець файлу
вирізає всі дані після позиції курсора і робить курсор позицією останнього байта.
Ctrl + /
Розділити на фрагменти
дозволяє створювати і зберігати кілька фрагментів даних з джерела даних.
Ctrl + C
Скопіювати RAW
копіює RAW необроблені дані.
Ctrl + D
Позначити поточну позицію
відкриває діалогове вікно для збереження інформації користувача про позицію. Поточну позицію буде додано до списку позицій.
Ctrl + Вниз
Перемістити компонент вниз
переміщує компонент вниз у списку компонентів.
Ctrl + Enter
Створіть цей RAID
збирає поточну конфігурацію RAID у програмі UFS Explorer Network RAID. Програмне забезпечення відкриває зібране віртуальне RAID-сховище в Шістнадцятковому переглядачі для подальших операцій.
Ctrl + F
Інструмент пошуку
дозволяє здійснювати пошук даних із заданими користувачем параметрами. Це включає в себе пошук у текстовому полі даних, пошук у шістнадцятковому полі даних і розширений шістнадцятковий пошук даних, що дає більш точні результати.
Ctrl + G
Йти до...
дозволяє змінювати позиції, встановлюючи параметри розташування позиції.
Ctrl + H
Скопіюйте шістнадцятковий текст
копіює вибрані дані з шістнадцяткової панелі.
Ctrl + I
Перемкнути панель інспектора
приховує інформаційну панель. Щоб розгорнути інформаційну панель, натисніть кнопку інструменту ще раз.
Ctrl + K
Наступна різниця
переміщує курсор у напрямку вперед у позиціях різниці даних, виявлених програмним забезпеченням.
Ctrl + L
Слідкуйте за посиланням
інтерпретує виділені шістнадцяткові значення в мало-кінцевому порядку в якості адреси для переходу на нову позицію. Значення даних можна встановити в діапазоні від DWord (2 байти) до Qword (8 байтів).
Ctrl + P
Копіювати позицію
копіює позицію курсора.
Ctrl + R
Виберіть діапазон
дозволяє задавати діапазон даних для подальших операцій, включаючи дії у засобі перегляду та програмні засоби.
Ctrl
+ Shift + =
Прив'язка структури
дозволяє застосовувати шаблони структури до даних у поточній позиції курсора. Щоб завантажити нову структуру з текстового файлу, виберіть "Імпортувати" в діалозі шаблонів структури. Деталі структури даних відображаються у вікні "Деталі структури" та на панелі "Інформація". Будь ласка, зверніться до форуму програмного забезпечення для отримання додаткової інформації про те, як створити файл шаблону структури.
Ctrl
+ Shift + C
Скопіюйте текст
копіює вибрані дані з текстової панелі.
Ctrl
+ Shift + G
Слідкуйте за великим кінцем
інтерпретує виділені шістнадцяткові значення у порядку big-endian як адресу для переходу на нову позицію. Значення даних можна встановити в діапазоні від DWord (2 байти) до Qword (8 байтів).
Ctrl
+ Shift + P
Усі позиції
відкриває список всіх позначених позицій. У цьому діалоговому вікні ви можете зберегти список поточних позицій і завантажити його в наступні посилання. Щоб зберегти нові позиції до вже існуючого списку, створіть новий файл списку. Якщо відкрити кілька файлів списку, вони об'єднані в один список. Кнопка Перейти до вас звернеться до вибраної позиції.
Ctrl
+ Shift + S
Зберегти як
копіює вибрані дані з шістнадцяткової панелі.
Ctrl
+ Shift + T
Попередня позиція
дозволяє переміщатися назад по позиціях зі списку позначених позицій.
Ctrl
+ Shift + U
Скопіюйте UTF-8
копіює вибрані текстові дані в однобайтове кодування UTF-8.
Ctrl
+ Shift + V
Вставити як
вставляє вміст буфера в спосіб, вибраний користувачем.
Ctrl + T
Наступна позиція
дозволяє рухатися вперед по позиціях зі списку позначених позицій.
Ctrl + U
Копіювати Unicode
копіює вибрані текстові дані в двобайтовому кодуванні Unicode.
Ctrl + Вгору
Перемістіть компонент вгору
переміщує компонент вгору у списку компонентів.
Ctrl + X
Вирізати / Вирізати практично
видаляє вибрану область даних / видаляє виділену область даних з інтервалу даних.
